ЛyA3-967M. РЕМОНТ ПРЕДПУСКОВОГО ПОДОГРЕВАТЕЛЯ ДВИГАТЕЛЯ - ЧАСТЬ 1



Операционная карта №3

Инструмент и приспособления: тиски 1-150, накладки для губок тисков, ключи 7, 12, 14 и 22, плоскогубцы 150, отвертка 150X0,5, емкость для слива топлива, ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом, ветошь.

Трудоемкость:

ремонт предпускового подогревателя (без ремонта электромагнитного клапана) — 1,4 чел.-ч;

замена (снятие и установка) воздушного подогревателя в сборе 0,5 чел.-ч;

ремонт электромагнитного клапана 0,4 чел.-ч.
1. Разборка предпускового подогревателя

При замене (снятии) воздушного подогревателя 8 (рис. 109) в сборе выполнить переходы 1.1 —1.4 и 1.7—1.10.

1.1. Отвернуть и снять крышку с горловины топливного бачка предпускового подогревателя, слить топливо (емкость для слива топлива).

1.2. Откинуть пружинные защелки 24 (рис. 109) и открыть боковые стенки 23 и 25 корпуса 26 предпускового подогревателя.

1.3. Ослабить хомут 10, снять гибкий шланг 13 с подводящего штуцера электромагнитного клапана 12 и слить остатки топлива (плоскогубцы 150, емкость для слива топлива).

1.4. Вывернуть болты 2, снять гайки и пружинные шайбы и снять крышку 1 в сборе с топливным бачком с корпуса предпускового подогревателя (отвертка 150X0,5).

1.5. Вывернуть болты 7 крепления топливного бачка 5, снять пружинные шайбы и снять топливный бачок в сборе с гибким шлангом (ключ 12).

1.6. Ослабить хомут 10 и снять гибкий шланг со штуцера 9 топливного бачка. Вывернуть штуцер топливного бачка (плоскогубцы 150, ключ 14).

1.7. Вывернуть винт крепления провода синего цвета, идущего от переключателя 22 к электродвигателю вентилятора, снять специальную шайбу и отсоединить провод от переключателя (отвертка 150X0,5).

1.8. Отвернуть гайку крепления провода красного цвета, идущего от контрольной спирали 21 к свече накаливания 7 (рис. 110), снять шайбы и отсоединить провод от свечи накаливания.

1.9. Отвернуть гайку крепления провода зеленого цвета, идущего от переключателя к электромагнитному клапану, снять шайбы и отсоединить провод от электромагнитного клапана (ключ 7).

1.10. Вывернуть винты 18 (рис. 109) крепления воздушного подогревателя 8 к корпусу 26, снять шайбы и вынуть воздушный подогреватель в сборе из корпуса (отвертка 150X0,5).

1.11. Отвернуть гайки 14 крепления питательного бензопровода 11 и отсоединить бензопровод от электромагнитного клапана и воздушного подогревателя 8 (ключи 12 и 14).

1.12. Вывернуть винты 15 крепления кронштейна электромагнитного клапана 12 к кожуху воздушного подогревателя, снять пружинные шайбы и электромагнитный клапан в сборе с кронштейном (отвертка 150X0,5).

1.13. Вывернуть накидную гайку 8 (рис. 110) крепления свечи накаливания 7 и вынуть свечу и ее уплотнительное кольцо из гнезда воздушного подогревателя (ключ 22).

1.14. Отвернуть заглушку 12 со штуцера теплообменника 13 (ключ 14).

1.15. Вывернуть винты 3 крепления передней крышки/и самонарезающие винты 11 крепления задней крышки 14 к кожуху воздушного подогревателя и снять крышки (ключ 14).

1.16. Вывернуть самонарезающие винты 11 крепления кожуха 10 воздушного подогревателя к теплообменнику 13. Вывернуть винты, стягивающие кожух

воздушного подогревателя, снять пружинные шайбы и, разъединив кожух, вынуть теплообменник в сборе с электродвигателем (ключ 14).

1.17. Вывернуть винты крепления электродвигателя 4, снять пружинные шайбы и отсоединить электродвигатель с нагнетателем и вентилятором в сборе от теплообменника (ключ 14).

1.18. Вывернуть на один-два оборота стопорный винт 2 (рис. 111) крепления вентилятора и снять с вала электродвигателя вентилятор 1 (отвертка 150Х Х0.5)-

1.19. Вывернуть на один-два оборота стопорный винт 2 крепления нагнетателя 3 и снять с вала электродвигателя нагнетатель (отвертка 150X0,5).




1.20. Отвернуть специальные гайки 4, снять электродвигатель 8 с фланца 6 и снять с электродвигателя уплотнитель 7 (отвертка 150X0,5).

1.21. Очистить стенки камеры сгорания теплообменника от нагара. Очистить детали предпускового подогревателя от грязи. Промыть детали моющей жидкостью и обдуть сжатым воздухом (ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом, ветошь).

1.22. Разобрать электромагнитный клапан.

Примечание. Разбирать (полностью или частично) электромагнитный клапан следует лишь при необходимости устранения следующих неисправностей: заедание сердечника II {рис. 112) клапана в направляющей втулке 8, течь бензина через прокладки 13 и сальник 19, механические повреждения деталей клапана, межвитновое замыкание в катушке клапана и обрыв проводов.

1.22.1. Вывернуть винт / крепления крышки корпуса клапана, снять крышку 3, катушку 4 клапана, снять с направляющей втулки 8 пружину 5 (отвертка 150X0,5).

1.22.2. Вывернуть винты 7 крепления корпуса клапана к основанию и снять корпус 6 клапана, направляющую втулку 8 с уплотнителем 9 в сборе, пружину 10 и сердечник И клапана (отвертка 150X0,5).

1.22.3. Вывернуть на один-два оборота регулировочную иглу 15, отпустить специальную гайку 18 и, вывернув гайку 17 сальника в сборе, снять упорную шайбу 20 и сальник 19 (тиски 1-150, накладки для губок тисков, ключи 12 и 14).

1.22.4. Свинтить специальную гайку 18, вывернуть регулировочную иглу 15 и снять пружину 16 (ключ 14).

1.22.5. Вывернуть штуцер 14 и снять прокладку 13 (тиски 1-150, накладки для губок тисков, ключ 12).

1.22.6. Вывернуть подводящий штуцер .22 и снять прокладку 13 (тиски 1-150, накладки для губок тисков, ключ 12).

1.22.7. Промыть детали электромагнитного клапана моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом).

1.23. Проверить техническое состояние деталей.

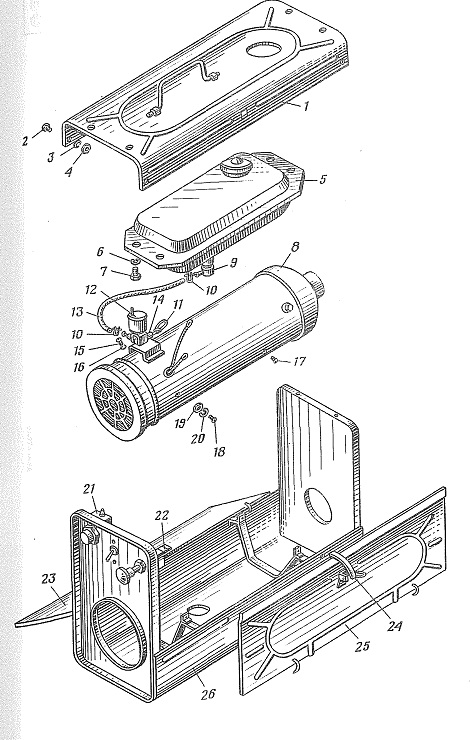

Рис. 109. Предпусковой подогреватель двигателя:
1 — крышка; 2 и 7 — болты; 3, 6, 16 и 20 — пружинные шайбы; 4 — гайка; 5 — топливный бачок; 8 —.воздушный подогреватель; 9 — штуцер; 10 — хомут; 11 — питательный бензопровод; 12—электромагнитный клапан; 13 — гибкий шланг;
14 — гайка питательного бензопровода;
15 и 18 — винты; 17 — самонарезающий винт; 19 — шайба; 21 — контрольная спираль; 22 — переключатель; 23 и 25 — боковые стенки; 24 — пружинная защелка;
26 — корпус













Рис. 111. Электродвигатель с нагнетателем и вентилятором:
1 — вентилятор; 2 — стопорный винт; 3 — нагнетатель; 4 — специальная гайка; 5 — пружинная шайба; 6 — фланец электродвигателя; 7 — уплотнитель; 8 — электродвигатель

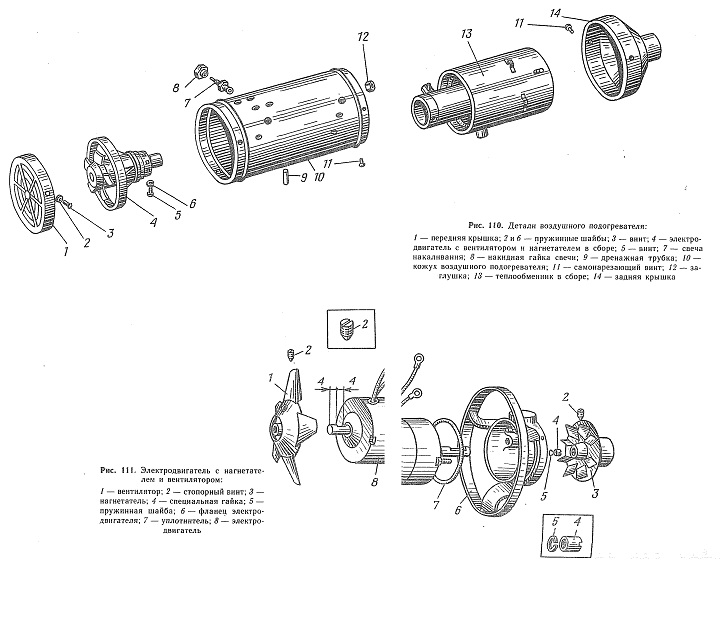

Рис. 110. Детали воздушного подогревателя:
1 — передняя крышка; 2 и б — пружинные шайбы; 3 — винт; 4 — электродвигатель с вентилятором и нагнетателем в сборе; 5 — винт; 7 — свеча накаливания; 8—накидная гайка свечи; 9 — дренажная трубка; 10 — кожух воздушного подогревателя; 11 — самонарезающий винт; 12 — заглушка; 13 — теплообменник в сборе; 14 — задняя крышка

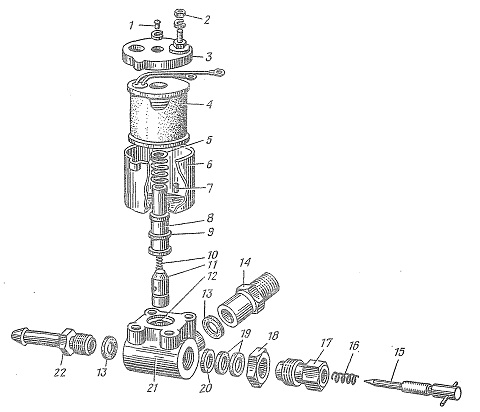

Рис. 112. Электромагнитный клапан:
1 и 7 — винты; 2 — гайка; 3 — крышка корпуса клапана; 4 — катушка клапана; 5 и 16 — пружины; 6 — корпус клапана; 8—направляющая втулка; 9 — уплотнитель; 10—пружина клапана; 11 — сердечник клапана; 12 — седло клапана; 13 — прокладка; 14 — штуцер; 15 — регулировочная игла; 17 — гайка сальника; 18 — специальная гайка; 19 — сальники; 20 — упорная шайба сальника; 21 — основание клапана; 22 — подводящий штуцер
