ЛyA3-967M. ЗАМЕНА ГИБКОГО ШЛАНГА ТОРМОЗОВ



Гибкий шланг тормозов подлежит замене (снятию) при следующих неисправностях:

износ или разбухание резины;

механические повреждения.

Внешними признаками неисправностей шланга являются течь тормозной жидкости или отказ тормоза.

Операционная карта № 50

Инструмент и приспособления: колодки (4 шт,), подставки под ось подвески (2 шт.), домкрат гидравлический, ключ для гаек колес, ключи 12, 17 и 24, плоскогубцы 150, емкость для рабочей жидкости, шланг для прокачки гидропривода тормозов, стеклянный сосуд 0,5 л; технологические заглушки.

Трудоемкость: 0,6 чел.-ч.

I. Снятие гибкого шланга тормозов.

1.1. Вывернуть соединительные гайки 1 (рис. 86) трубок 6 гидропривода из наконечников гибкого шланга 5 (ключ 12, домкрат гидравлический, подставки —

2 шт., ключ для гаек колес).

Примечание. При замене гибкого шланга заднего тормоза вывесить заднюю часть автомобиля и снять колесо со стороны заменяемого шланга.

1.2. Отвернуть гайки 2 (рис. 86, а) и снять гибкий шланг 5 тормозов колес с шайбами 3, 7 и 8 с кронштейнов 4. Установить в отверстие трубок 6 технологические заглушки (ключи 17 и 24).

Примечание. Переход выполнять при креплении гибких шлангов тормозов гайками.

1.3. Снять скобы 10 (рис. 86, б) крепления гибкого шланга и снять гибкий шланг 5 тормозов колес с кронштейнов 4. Установить в отверстия трубок 6 технологические заглушки (плоскогубцы 150, технологические заглушки).

Примечание. Переход выполнять при креплении гибких шлангов тормозов скобами.

2. Установка гибкого шланга тормозов

Перед установкой шланг промыть рабочей жидкостью и продуть сжатым воздухом.

2.1. Установить гибкий шланг 5 (рис. 86, а) тормозов колес с плоской 8 и уплотнительной 7 шайбами в отверстия кронштейнов 4 и закрепить гайками 2 со стопорными шайбами 3 (ключи 17 и 24).

Примечание. Переход выполнять при креплении гибких шлангов тормозов гайками.

2.2. Установить гибкий шланг 5 (рис. 86, б) тормозов колес в отверстия кронштейнов 4 и закрепить скобами 10 (плоскогубцы 150).

Примечание. Переход выполнять при креплении гибких шлангов тормозов скобами.

2.3. Вынуть из отверстий трубок гидропривода технологические заглушки. Установить трубки 6 в наконечники гибкого шланга 5 и закрепить соединительными гайками / (ключ 12).

2.4. Удалить из контура гидропривода тормозов воздух (см. ОК № 48, переходы 1.1 и 5.1—5.10).

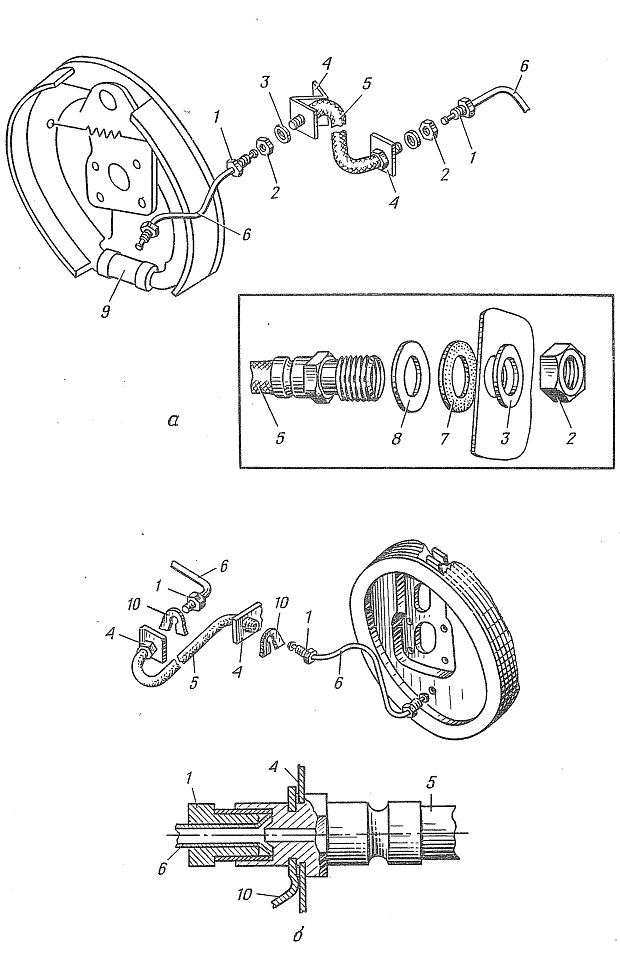

Рис. 86. Установка гибкого шланга тормозов:
а—крепление гибких шлангов тормозов гайками; б—крепление гибких шлангов тормозов скобами;
1 — соединительная гайка; 2 — гайка крепления гибкого шланга; 3 и 8 — шайбы; 4 — кронштейн; 5_
гибкий шланг; 6 — трубка; 7 — уплотнительная шайба; 9 — колесный цилиндр тормоза; 10 — скоба
крепления гибкого шланга
