ЗАМЕНА РАСПРЕДЕЛИТЕЛЯ ЗАЖИГАНИЯ. РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ КОНТАКТАМИ РАСПРЕДЕЛИТЕЛЯ, УСТАНОВКА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ



Распределитель зажигания подлежит замене (снятию) при следующих неисправностях:
механические повреждения корпуса распределителя;

износ валика привода распределителя; износ кулачка распределителя.

Замена конденсатора, контактов прерывателя, вакуумного регулятора угла опережения зажигания может проводиться без снятия распределителя.

Проверять работу центробежного регулятора следует на собранном распределителе (крышка распределителя снята). Характеристика центробежного регулятора должна соответствовать данным, указанным в табл. 7.

Таблица 7

Регулировка проводится (при снятом контактном основании) соответствующим изменением натяжения пружин возврата грузиков.

Вакуумный регулятор следует проверять при час­тоте вращения валика распределителя 2000 об/мин.

При плавном повышении разрежения, подводимого к вакуумному регулятору, угол опережения зажига­ния должен изменяться согласно данным табл. 8.

Таблица 8

Вакуумный регулятор регулируется изменением толщины наборов регулировочных прокладок 26 (рис. 93) и 27: прокладками 26 регулируется максимальный угол опережения зажигания, а прокладками 27 — жесткость пружины.

Электрические параметры распределителя должны соответствовать следующим данным:

Сопротивление комбинированного уголька в центральном электроде

крышки, Ом..................8000—13 000

Емкость конденсатора, мкФ . . 0,17—0,25

Сопротивление изоляции при относительной влажности воздуха 50—

70 % и температуре 15—25 °С, МОм, не менее..........50



Операционная карта № 54

Инструмент и приспособления: ключи 7 и 10, ключ

торцовый 13, отвертка 150X0,5, контрольная лампа, пусковая рукоятка, набор щупов № 2.

Трудоемкость:

выполнения работ в полном объеме — 0,8 чел.-ч; регулировки зазора между контактами распределителя — 0,15 чел.-ч;

установки угла опережения зажигания — 0,4 чел.-ч.

1.

ЛyA3-967M. Снятие распределителя зажигания

1.1. Выключить выключатель батареи.

1.2. Снять капот.

1.3. Отсоединить от вывода 9 (рис. 93) распределителя провод 10, соединяющий катушку зажигания с распределителем (ключ 7).

1.4. Отсоединить от штуцера 7 (рис. 94) распределителя трубку 8 вакуумного регулятора.

1.5. Вынуть из распределительной крышки 1 провода 9, идущие к свечам зажигания, и провод 10, идущий от катушки зажигания к распределителю.

1.6. Отвернуть гайку 5 крепления неподвижной пластины распределителя зажигания к корпусу 4 валика привода распределителя, снять пружинную шайбу и распределитель в сборе (ключ торцовый 13).

1.7. Снять уплотнительное кольцо 6 с муфты 3 привода валика распределителя (отвертка 150x0,5).



2. Установка распределителя зажигания

2.1. Установить уплотнительное кольцо 6 (рис. 94) на муфту 3 привода валика распределителя.

2.2. Установить распределитель зажигания в сборе в корпус 4 валика привода распределителя так, чтобы выступы муфты 3 вошли в пазы поводка распределителя, и закрепить гайкой с пружинной шайбой (ключ торцовый 13).

2.3. Надеть на штуцер 7 распределителя трубку 8 вакуумного регулятора.

2.4. Присоединить к распределителю провод 10 (рис. 93), соединяющий катушку зажигания с распределителем (ключ 7).


3. Регулировка зазора между контактами распределителя зажигания

Зазор между контактами распределителя зажигания должен быть 0,35—0,45 мм.

3.1. Ослабить болты крепления заглушки отверстия кузова под пусковую рукоятку и откинуть заглушку (ключ 10).

3.2. Откинуть защелки 11 (рис. 93), снять распределительную крышку 1 и ротор 2 распределителя зажигания.

3.3. Медленно повернуть коленчатый вал двигателя и установить кулачок 19 в положение, соответствующее максимальному зазору между неподвижным контактом 25 и рычагом 4, т. е. когда кулачок 5 подвижного контакта установится на вершине грани кулачка 19 (пусковая рукоятка, набор щупов № 2).

3.4. При несоответствии зазора ослабить стопорный винт 21 и вращением винта-эксцентрика установить требуемый зазор, завернуть стопорный винт. Проверить зазор между контактами (отвертка 150X0,5, набор щупов № 2).

3.5. Установить ротор 2 на кулачок 19.

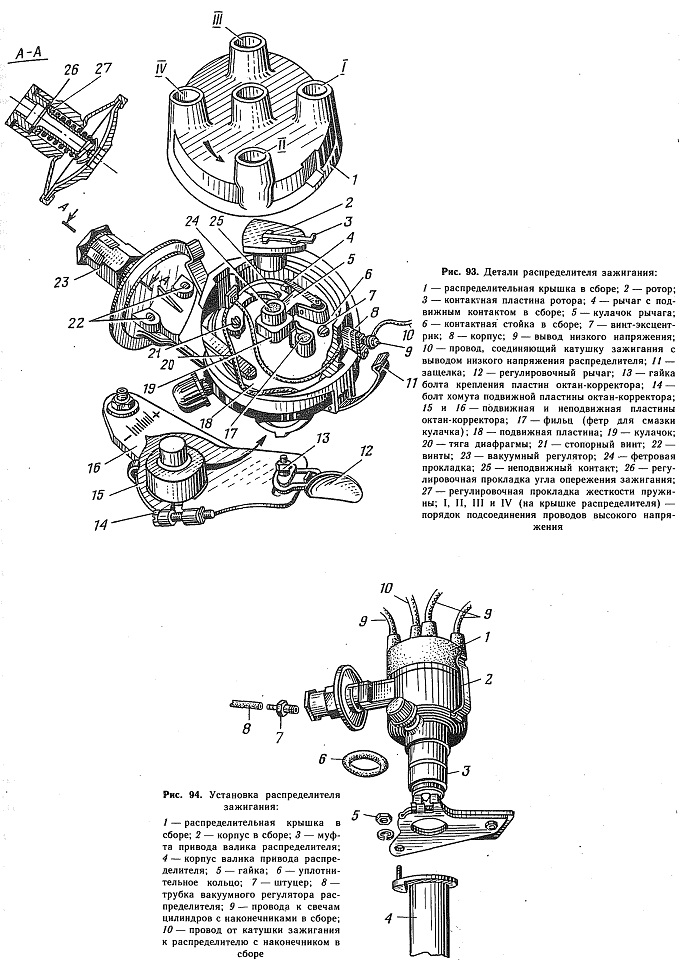

Рис. 94. Установка распределителя зажигания:
1 — распределительная крышка в сборе; 2 — корпус в сборе; 3 — муфта привода валика распределителя; 4 — корпус валика привода распределителя; 5 — гайка; 6 — уплотнительное кольцо; 7 — штуцер; 8 — трубка вакуумного регулятора распределителя; 9 — провода к свечам цилиндров с наконечниками в сборе; 10 — провод от катушки зажигания к распределителю с наконечником в сборе


Рис. 93. Детали распределителя зажигания:
1 — распределительная крышка в сборе; 2 — ротор; 3—контактная пластина ротора; 4—рычаг с подвижным контактом в сборе; 5 — кулачок рычага; 6 — контактная стойка в сборе; 7 — винт-эксцентрик; 8 — корпус; 9 — вывод низкого напряжения; 10 — провод, соединяющий катушку зажигания с выводом низкого напряжения распределителя; 11 — защелка; 12 — регулировочный рычаг; 13 — гайка болта крепления пластин октан-корректора; 14 — болт хомута подвижной пластины октан-корректора; 15 и 16 — подвижная и неподвижная пластины октан-корректора; 17 — фильц (фетр для смазки кулачка); 18 — подвижная пластина; 19 — кулачок; 20 — тяга диафрагмы; 21 — стопорный винт; 22 — винты; 23 — вакуумный регулятор; 24 — фетровая прокладка; 25 — неподвижный контакт; 26 — регулировочная прокладка угла опережения зажигания; 27 — регулировочная прокладка жесткости пружины; I, II, III и IV (на крышке распределителя) — порядок подсоединения проводов высокого напряжения
