ЛyA3-967M. ЗАМЕНА ТРОСА СТОЯНОЧНОГО ТОРМОЗА

Трос стояночного тормоза подлежит замене (снятию) при следующих неисправностях:

заедание троса вследствие обрыва его нитей, сильного загрязнения троса в оболочках или износа оболочек;

обрыв троса;

невозможность регулировки стояночного тормоза вследствие вытягивания троса;

нарушение герметичности защитного чехла троса.

Операционная карта №49

Инструмент и приспособления: колодки (4 шт.), подставки под ось подвески (2 шт.), домкрат гидравлический, ключ для гаек колес, ключи 10, 12 и 24, двухсторонний трубчатый ключ 14, головка 12, вороток, плоскогубцы 150, отвертка 200 X 1,0, набор щупов № 3.

Трудоемкость: 1,3 чел.-ч.

1. Снятие троса стояночного тормоза

1.1. Установить колодки под передние колеса автомобиля (колодки — 4 шт.).

1.2. Снять панель пола (см. ОК № 1, переходы 1.4.3, 1.4.6 и 1.4.7).

1.3. Ослабить гайки крепления задних колес. Поднять заднюю часть автомобиля и установить подставки под ось подвески. Отвернуть гайки крепления задних колес и снять колеса (домкрат гидравлический, подставки под ось — 2 шт., ключ для гаек колес).

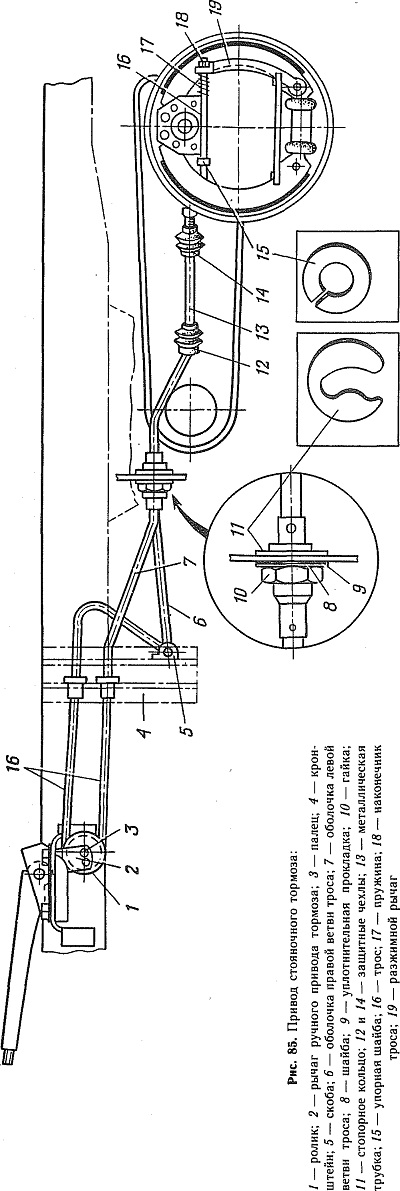

1.4. Ослабить болты крепления кронштейна рычага 2 (рис. 85) ручного привода тормоза, сместить кронштейн назад до отказа и опустить рычаг в крайнее нижнее положение (головка 12, вороток).

1.5. Расшплинтовать и снять палец 3, снять ролик 1 с рычага 2 ручного привода тормоза (плоскогубцы 150).

1.6. Отогнуть скобу 5 крепления длинной правой ветви оболочки 6 троса (плоскогубцы 150).

1.7. Отвернуть гайки 10, снять стопорные кольца 11, сместить защитные чехлы 12 и 14 на металлические трубки 13 (ключ 24, плоскогубцы 150).

1.8. Снять тормозные барабаны задних колес (см. ОК № 47, переход 1.3).

1.9. Снять с обеих ветвей троса 16 разрезные упорные шайбы 15 (плоскогубцы 150).

1.10. Оттянуть трос 16 за наконечники 18 и снять с разжимных рычагов 19 (плоскогубцы 150).

1.11. Снять кольцо троса (петлю) с кронштейна 4 через его прорезь. Пропуская концы троса в трубки щитов тормоза и в металлические трубки 13 и оставляя чехлы 12 и 14 на трубках 13, снять трос в сборе с автомобиля (плоскогубцы 150).

1.12. Снять с трубок 13 защитные чехлы 12 и 14.

Примечание. Переход выполнять при замене защитных чехлов.

2. Установка троса стояночного тормоза

2.1. Снять с устанавливаемого троса защитные чехлы 12 (рис. 85) и 14 и установить их на трубки 13.

Примечание. Переход выполнять при замене защитных чехлов.

2.2. Установить трос в сборе на автомобиль.

2.2.1. Пропустить концы троса в сборе в отверстия кузова, в трубки 13 и трубки щитов тормоза. Ветвь троса с оболочкой 7 (короткой) должна проходить к левому тормозу (плоскогубцы 150).

2.2.2. Продеть кольцо троса (петлю) через прорезь кронштейна 4. Надеть петлю троса на ролик /, установить ролик в рычаг 2, совместить отверстия в ролике и рычаге, вставить палец 3 в совмещенные отверстия и зашплинтовать (плоскогубцы 150).

Примечание. Головка пальца 3 должна располагаться справа от кронштейна рычага ручного привода тормоза. Верхней ветвью петли должен быть трос с оболочкой 6.

2.2.3. Вставить наконечники оболочек 6 и 7 в отверстия кронштейна 4, длинную правую оболочку 6 закрепить скобой 5 (плоскогубцы 150).

2.2.4. Установить стопорные кольца разрезом вниз на оболочки троса и плавно завернуть гайки 10 до плотного сжатия уплотнительных прокладок 9 (ключ 24, плоскогубцы 150).

2.2.5. Установить на ветви троса разрезные упорные шайбы 15, пружины 17 и вставить концы ветвей троса в разжимные рычаги 19 (плоскогубцы 150).

2.2.6. Сместить на трубках 13 защитные чехлы так, чтобы чехол 12 уплотнял стык трубки с оболочкой троса, а чехол 14 — стык трубки 13 с трубкой щита тормоза.

2.3. Установить тормозные барабаны (см. ОК № 47, переходы 2.6 и 2.7).

2.4. При опущенном вниз до упора рычаге 2 ручного привода тормоза подать рычаг с кронштейном вперед настолько, чтобы зазор между наконечником троса и ободом колодки был 2—6 мм (контролировать через отверстие в барабане), и в этом положении затянуть болты крепления кронштейна рычага (набор щупов № з, головка 12, вороток).

Выполняют два человека.

2.5. Отвернуть гайки 15 (рис. 83) и произвести регулировку положения разжимных рычагов 8 ручного привода тормоза (см. ОК № 47, переход 4.8).

2.6. Установить задние колеса на автомобиль и закрепить гайками. Убрать подставки из-под оси подвески и опустить автомобиль. Затянуть гайки крепления колес (домкрат гидравлический, ключ для гаек колес).

2.7. Установить панель пола (см. ОК № 1, переходы 2.41.1, 2.41.2 и 2.41.5).

2.8. Убрать колодки из-под передних колес.
