ТОРМОЗА

ЛyA3-967M. ЗАМЕНА КОЛЕСНОГО ЦИЛИНДРА ТОРМОЗА



Колесный цилиндр тормоза подлежит замене (снятию) при следующих неисправностях:

течь рабочей жидкости из-под защитного колпачка клапана и защитных чехлов цилиндра;

заклинивание упорных разрезных колец цилиндра; механические повреждения колесного цилиндра, нарушающие его нормальную работу.



Операционная карта № 46

Инструмент и приспособления: колодки (4 шт.), подставки под ось подвески (2 шт.), домкрат гидравлический, ключ для гаек колес, ключи 10, 12 и 13, плоскогубцы 150, отвертка 200x1,0, оправка d= 8—

11 мм и 1= 120 мм; емкость для рабочей жидкости, шланг для прокачки гидропривода тормозов, стеклянный сосуд 0,5 л, технологические заглушки. Трудоемкость: 1,0 чел.-ч.

1. Снятие колесного цилиндра тормоза

1.1. Снять колодки тормоза (см. ОК № 47, переходы 1.1 —1.5 — для переднего тормоза, 3.1—3.5 — для заднего тормоза).

1.2. Вывернуть из колесного тормозного цилиндра соединительную гайку трубки гидропривода, отсоединить трубку от цилиндра и установить в отверстия трубки цилиндра технологические заглушки (ключ 12, технологические заглушки).

Примечание. Перед отвертыванием соединительной гайки место соединения должно быть тщательно очищено во избежание загрязнения гидропривода тормозов.

1.3. Отвернуть болты крепления колесного цилиндра к тормозному щиту и снять цилиндр (ключ 10).



2. Установка колесного цилиндра тормоза

2.1. Вынуть технологические заглушки из отверстий колесного ци/.индра и трубки гидропривода, установить цилиндр на щит тормоза и закрепить болтами с пружинными шайбами (ключ 10).

2.2. Присоединить трубку гидропривода к цилиндру и закрепить гайкой, обеспечив герметичность соединения (ключ 12).

2.3. Установить колодки тормоза (см. ОК № 47, переходы 2.1—2.11—для переднего тормоза, 4.1,

4.3—4.7, 4.9 и 4.10—для заднего тормоза).

2.4. Удалить из контура гидропривода тормозов воздух (см. ОК № 48, переходы 5.1—5.9).

ЛyA3-967M. ЗАМЕНА КОЛОДОК ТОРМОЗА

Колодки тормоза подлежат замене (снятию) при следующих неисправностях:

износ фрикционных накладок колодок, при котором расстояние от поверхности накладок до колодок менее 1,5 мм;

механические повреждения колодок, нарушающие нормальную работу тормоза;

замасливание накладок колодок (предварительно устранить причину их замасливания);

замена колесного цилиндра тормоза.

Примечание. Снятый при ремонте тормоза тормозной барабан осмотреть и при наличии дефектов (трещины и глубокие риски, значительные обломы и сколы) заменить.

Операционная карта № 47

Инструмент и приспособления: колодки (4 шт.), подставки под ось подвески (2 шт.), домкрат гидравлический, ключ для гаек колес, технологические болты М8 (2 шт.), ключи 12 и 13, ключ торцовый 13, двухсторонний трубчатый ключ 13, плоскогубцы 150, отвертка 200x1,0, оправка d= 8—11 мм и /=120 мм, сверло 0 5 мм, набор щупов № 3, наставка медная, проволока 0 2 мм, молоток 500 г.

Трудоемкость:

замена колодок тормоза переднего колеса —

0,5 чел.-ч;

замена колодок тормоза заднего колеса — 0,6 чел.-ч.

I. Снятие колодок тормоза переднего колеса

1.1. Установить колодки под задние колеса автомобиля (колодки — 4 шт.).
1.2. Ослабить гайки крепления колеса со стороны снимаемых колодок. Поднять переднюю часть автомобиля и установить подставки под ось подвески. Отвернуть гайки крепления колеса и снять колесо (домкрат гидравлический, подставки — 2 шт., ключ для гаек колес).

1.3. Отвернуть винты 1 (рис. 81) и снять тормозной барабан 2 (оправка, отвертка 200X 1,0, технологические болты, ключ 12).

Примечание. В случае задевания тормозного барабана за накладки колодок (это имеет место при износе барабана с образованием на нем буртика) сместить колодки от барабана; через отверстие в барабане вставить оправку в отверстие колодки и, проворачивая тормозной барабан, сместить поочередно колодки вместе с поршнями колесного цилиндра в сторону от барабана. Для облегчения снятия барабана можно использовать болты М8, ввертывая их равномерно в технологические отверстия барабана.

Не допускается при снятии наносить удары по барабану или вводить клин между ободом барабана и щитом тормоза.

1.4. Снять стяжные пружины 6 и 9 (плоскогубцы 150).

Примечание. При снятии стяжных пружин необходимо соблюдать осторожность во избежание их срыва.

1.5. Отжать прижимные пружины 11 и снять колодки (отвертка 200x1,0).

2. Установка колодок тормоза переднего колеса

2.1. Проверить крепление щита тормоза (ключ 13).

2.2. Завернуть поршни колесного цилиндра по ходу часовой стрелки до упора в упорных кольцах цилиндра. Легкими ударами молотка через наставку, установленную в паз опорного стрежня, сместить поршни с упорными кольцами к середине цилиндра. Отвернуть каждый поршень против хода часовой стрелки на 180° до совмещения прорези стержня с выступом колодки (наставка медная, отвертка 200X 1,0, молоток 500 г.).

Примечание. При установке снятых колодок тормоза на прежние места выполнение перехода 2.2 необязательно.

2.3. Отжать пружины 11, установить колодки на щит тормоза так, чтобы выступы колодок вошли в прорези опорных стержней колесных цилиндров (отвертка 200X1,0).

2.4. Установить длинную стяжную пружину 9 на колодки так, чтобы ее длинный конец вошел в треугольное отверстие колодки тормоза (плоскогубцы 150).

2.5. Установить стяжную пружину 6 на колодки (плоскогубцы 150).

2.6. Прочистить дренажное отверстие вала ведомой шестерни колесного редуктора. Установить тормозной барабан и закрепить винтами 1 (проволока, отвертка 200 X 1,0, сверло).

Примечание. При установке нового тормозного барабана совместить отверстие 0 5 мм барабана с дренажным отверстием вала ведомой шестерни колесного редуктора. При отсутствии отверстия в барабане просверлить его согласно разметке (рис. 82).

2.7. Нажать и отпустить три—пять раз педаль тормоза (для получения рабочего расположения колодок) и проверить вращение тормозного барабана.

Примечание. Задевание барабана за колодки тормоза не допускается.

2.8. Установить колесо и закрепить гайками (ключ для гаек колес).

2.9. Убрать подставки и опустить автомобиль (домкрат гидравлический).

2.10. Затянуть гайки крепления колеса (ключ для гаек колес).

2.11. Убрать колодки из-под задних колес автомобиля.

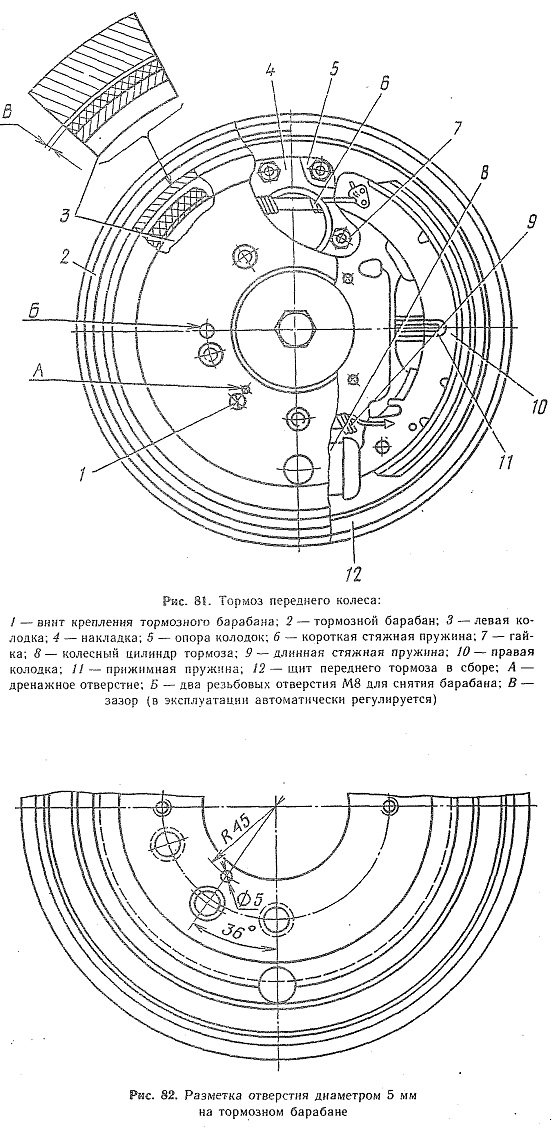

Рис. 81. Тормоз переднего колеса:

1—винт крепления тормозного барабана; 2— тормозной барабан; 3 — левая колодка; 4 — накладка; 5 — опора колодок; б — короткая стяжная пружина; 7 — гайка; 8—колесный цилиндр тормоза; 9 — длинная стяжная пружина; 10—правая колодка; И — прижимная пружина; 12—щит переднего тормоза в сборе; А — дренажное отверстие; Б — два резьбовых отверстия М8 для снятия барабана; В — зазор (в эксплуатации автоматически регулируется)

Рис. 82. Разметка отверстия диаметром 5 мм на тормозном барабане
