СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЕЙ КрАЗ-255Б и КрАЗ-255В
К специальному оборудованию относятся: коробка отбора мощности, лебедка
и седельное устройство.
Коробка отбора мощности автомобилей КрАЗ-255Б и КрАЗ-255В
Коробка отбора мощности установлена сверху на раздаточной коробке и
предназначена для привода лебедки. Отбор мощности осуществляется от
первичного вала раздаточной коробки,

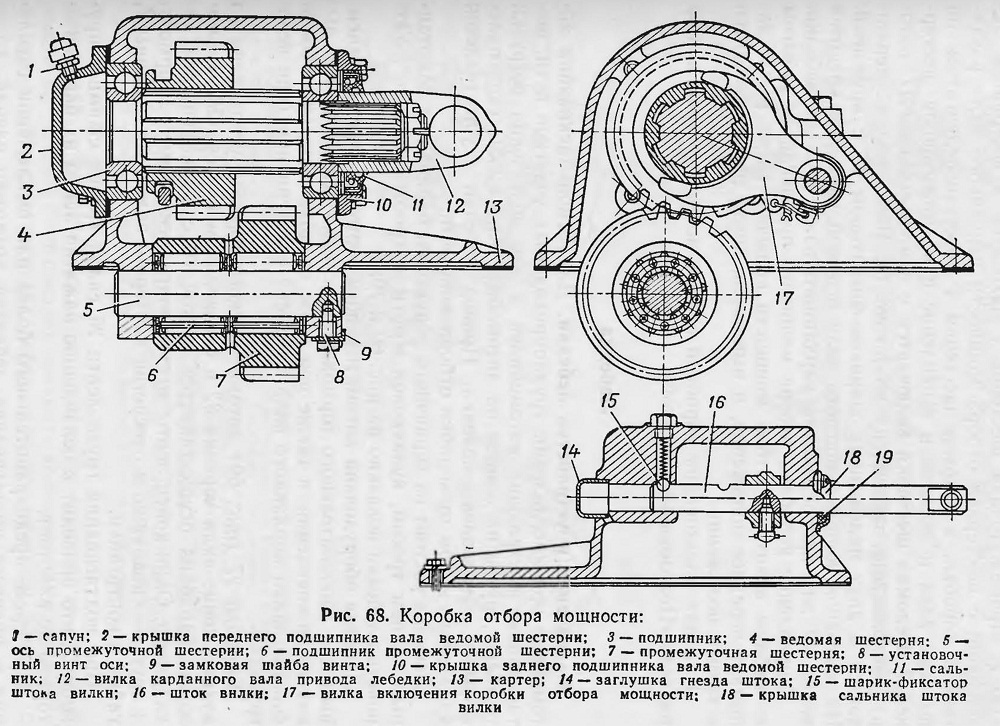

Коробка отбора мощности (рис. 68) —односкоростная,
имеет две шестерни с прямыми зубьями — ведомую 4 и промежуточную 7.
Промежуточная шестерня 7 находится в постоянном зацеплении с шестерней
отбора мощности первичного вала раздаточной коробки, а ведомая шестерня
4 может передвигаться по шлицам вала и входить в зацепление с
промежуточной шестерней 7. Ведомая шестерня включается с помощью вилки
/7, которая неподвижно закреплена на штоке 16. Шток вилки удерживается в
двух положениях шариком-фиксатором 15 с пружиной. Па выходном конце
шлицевого вала ведомой шестерни крепится вилка 12 для присоединения
карданного вала привода лебедки.
Управление коробкой отбора мощности производится рычагом из кабины
водителя. Отбор мощности включен, когда рычаг занимает переднее
положение, и выключен, когда рычаг находится в заднем положении.
Правила пользования коробкой отбора мощности даны в подразделе
«Пользование лебедкой».
Рис 68
