КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Задняя подвеска автомобиля

Задняя подвеска автомобиля (рис. 35) — балансирного типа, на двух продольных полуэллиптических рессорах 7. Все листы рессоры соединены центровым болтом и скреплены двумя хомутами. Рессора установлена на балансир 9 и крепится к нему двумя стремянками 10.

Концы коренных листов рессоры свободно опираются на цилиндрические поверхности специальных опор 30, которые предохраняют шейки картера среднего и заднего мостов от износа.

Ось 17 балансирной подвески установлена в кронштейнах 12 и вместе с ними крепится болтами к подрамникам, приваренным к лонжеронам рамы. На концах оси установлены балансиры 9, которые закреплены гайкой 18. Гайка балансира стопорится стяжным болтом 13. В крышке 19 балансира имеется отверстие (закрытое пробкой 15) для заливки и контроля уровня масла при эксплуатации. Для уплотнения и защиты балансира от пыли и грязи на кронштейне оси имеются уплотнительное кольцо 27, обойма лабиринтного уплотнения 29 и войлочная манжета 28.

Средний и задний мосты образуют тележку, связанную с рамой системой из шести реактивных штанг, по три на каждый мост: двух нижних 8 и одной верхней 3, которые воспринимают усилия от реактивного и тормозного моментов и передают на раму толкающие усилия. Реактивные штанги соединяются с кронштейнами посредством шаровых пальцев 23.

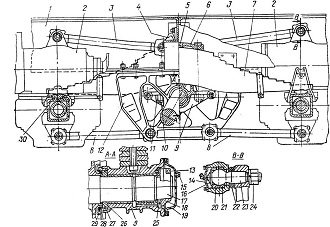

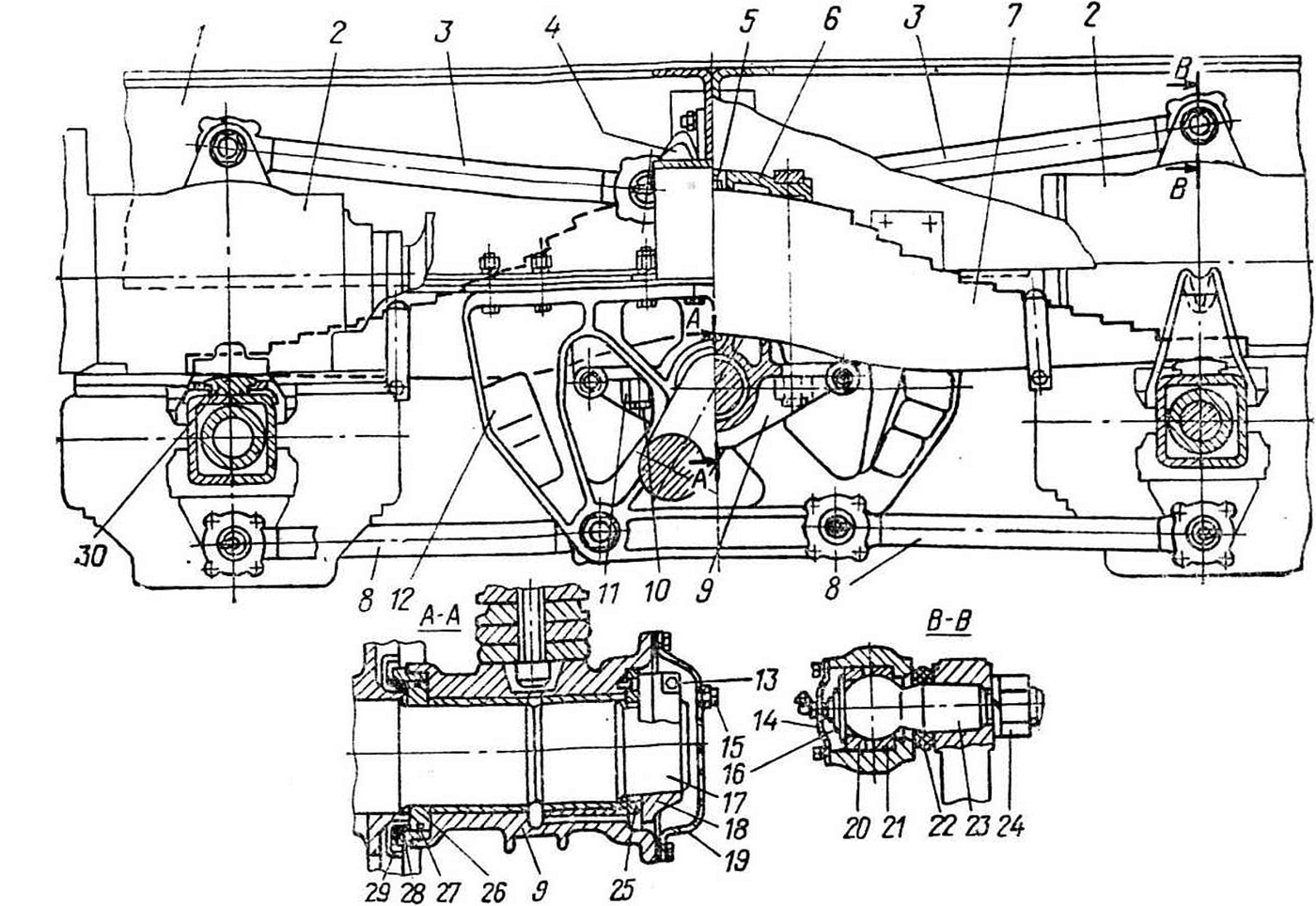

Рис. 35. Задняя подвеска:
1 — рама автомобиля; 2— средний и задний мосты; 3— верхняя реактивная штанга; 4— кронштейн реактивной штанги, л — центровой болт рессоры; 6 — накладка рессоры; 7— рессора, 8 — нижняя реактивная штанга; 9 — балансир; 10 — стремянка рессоры; 11 —гайка стремянки; 12 — кронштейн оси балансирной подвески;
13 — стяжной болт гайки; 14 — крышка наконечника реактивной штанги; 15— пробка заливного отверстия; 16 — пружина сухарей шарового пальца; 17 — ось балансирной подвески; 18 — гайка крепления балансира; 19 — крышка балансира; 20, 21 — сухари шарового пальца; 22 — манжета; 23—шаровой палец; 24 — гайка шарового пальца; 25 — шайба упорная балансира; 26 кольцо упорное балансира; 27 — кольцо уплотнительное; 28 — кольцо защитное войлочное; 29 — обойма манжеты; 30 — опора рессоры
