КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Проверка работы амортизаторов
передней подвески и смена рабочей жидкости
Исправный амортизатор при растяжении и сжатии
в вертикальном положении должен оказывать равномерное сопротивление,
большее при растяжении, меньшее при сжатии. Свободное перемещение или
заклинивание штока указывает на неисправность амортизатора.
Следует иметь в виду, что если до проверки амортизатор находился в
горизонтальном положении, то часть жидкости могла перетечь из рабочего
цилиндра в резервуар через дроссельные отверстия клапанов, что приведет к потере сопротивления амортизатора. Такой
амортизатор следует тщательно прокачать; если он исправный,
сопротивление восстановится.
Разбирать и собирать амортизатор необходимо в условиях, обеспечивающих
полную чистоту деталей в такой последовательности:
снятый амортизатор поставить вертикально и закрепить за нижнюю головку в
тисках; поднять шток 11 до отказа вверх, отвернуть специальным
ключом гайку 4 резервуара и вынуть шток с поршнем;
слить отработавшее масло из амортизатора, вынуть цилиндр 13 вместе
с основанием клапанов 14 из корпуса 75;
все детали разобранного амортизатора промыть в
бензине или керосине и высушить. Нельзя применять для промывки
растворитель или другой подобный состав, так как это может привести к
порче манжет.
После промывки проверить состояние манжет, изношенные или поврежденные
заменить;
закрепить в тисках корпус 15 амортизатора за нижнюю головку в
вертикальном положении, установить на место рабочий цилиндр 13 и залить
в него 0,85 л свежего масла;
собрать амортизатор, момент затяжки гайки 4 резервуара 100—120 Н. м
(10—12 кгс. м) и проверить его работу, как описано выше;
при установке амортизатора на автомобиль после замены масла необходимо
затянуть резиновые втулки головок. Затяжка втулок производится гайками
на пальцах.

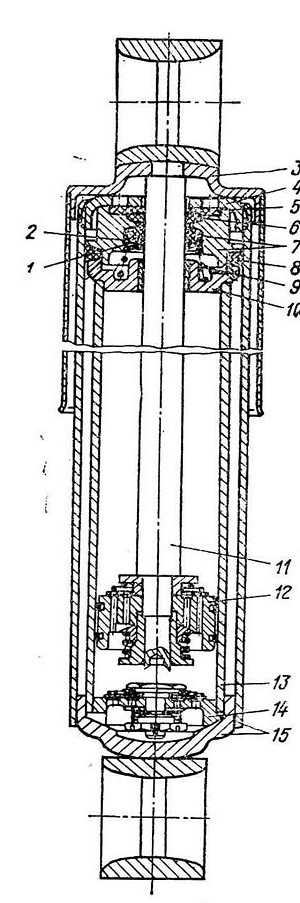

Рис. 34. Амортизатор передней подвески:
1 — шайба манжеты; 2, 5 — шайба упорная; 3 — верхняя головка; 4 — гайка
резервуара; 6 — защитное кольцо штока; 7 — корпус манжеты с манжетой; 8
— уплотнительное кольцо; 9 — пружина; 10 — крышка цилиндра со втулкой;
11 — шток; 12 — поршень с клапаном в сборе; 13 — цилиндр; 14 — основание
клапанов; 15 — корпус амортизатора с нижней головкой
