РАЗДАТОЧНАЯ КОРОБКА АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А


УСТРОЙСТВО И ДЕЙСТВИЕ

Раздаточная коробка (фиг. 69), установленная за коробкой передач и соединенная с ней промежуточным карданным валом, служит для передачи крутящего момента к заднему и переднему мостам. Имеющаяся в раздаточной коробке понижающая передача позволяет в необходимых случаях увеличивать тяговое усилие на колесах.
Раздаточная коробка имеет две передачи: эксплуатационную передачу постоянного зацепления с передаточным числом 1,15 и понижающую с передаточным числом 2,78.
Шестерни постоянного зацепления имеют косой зуб, что обеспечивает невысокий уровень шума при езде.
Шестерни изготовляются из стали 40Х, цианируются и закаливаются в масле до твердости 48 - 56 по Роквеллу С.
Шестерни на заводе комплектуются парами и подбираются по шуму, контакту и боковому зазору в зацеплении в пределах 0,1 - 0,2 мм.
При выходе из строя какой-либо шестерни замена ее может вызвать некоторое увеличение шума, опасаться чего не следует.
Картер раздаточной коробки чугунный, неразъемный. В его верхней части имеется люк для монтажа, закрываемый штампованной крышкой.
Раздаточная коробка крепится к поперечине рамы в четырех точках на резиновых подушках.
Ведущий вал 3 установлен на двух шариковых подшипниках 4 и 37. По размерам подшипники (30X72) одинаковы с подшипником вторичного вала коробки передач. Ведущая шестерня 5 установлена на шлицах и крепится фланцем 2.
Промежуточный вал 9 с установленными на шлицах шестернями 7 и 8 вращается на двух одинаковых роликовых конических подшипниках 12 и 35.
Внутренние кольца подшипников 12 и 35 и шестерни 7 и 8 крепятся гайками 11 и 33.
Ведомый вал 18 установлен на двух одинаковых роликовых конических подшипниках 22. На его шлицах передвигается шестерня 24 включения заднего моста и понижающей передачи.






Фиг. 69. Раздаточная коробка:

1 - сальник, 2 - фланец кардана к коробке передач, 3 - ведущий вал, 4 - передний подшипник ведущего вала, 5 - шестерня ведущая, 6 - регулировочные прокладки, 7 - шестерня ведущая понижающей передачи, 8 - шестерня промежуточная, 9 - промежуточный вал, 10 - крышка, 11 - гайка, 12 - подшипник промежуточного вала, 13 - шестерня ведомая, 14 - упорная шайба, 15 - подшипник вала привода переднего моста, 16 - картер штоков, 17 - вал привода переднего моста, 18 - ведомый вал, 19 - втулка, 20 - вилка включения переднего моста, 21 - муфта включения переднего моста, 22 - подшипник ведомого вала, 23 - маслоспускная пробка, 24 - шестерня (муфта) включения заднего моста и понижающей передачи, 25 - вилка включения заднего моста и понижающей передачи, 26 - регулировочные прокладки, 27 - задняя крышка, 28 - фланец кардана к заднему мосту, 29 - ведомая шестерня привода спидометра, 30 - штуцер шестерни спидометра, 31 - маслоналивная (контрольная) пробка, 32 - шестерня ведущая привода спидометра, 33 - гайка, 34 - шплинт, 35 - подшипник, 36 - шплинт, 37 - задний подшипник ведущего вала, 38 - стопорное кольцо.


В нейтральном положении рычагов раздаточной коробки (как показано на фиг. 69) ведомая шестерня 13 свободно вращается на валу.

В задней части ведомого вала установлены шестерни 32 и 29 привода спидометра.

В передней части ведомого вала на шлицах перемещается муфта 21 включения переднего моста.


Вал привода переднего моста 17 установлен на двух опорах. Передней опорой является шариковый двухрядный радиально-упорный подшипник 15.

В качестве задней опоры применена бронзовая втулка 19, запрессованная в отверстие ведомого вала.

Резиновые сальники 1, работающие по шейкам трех фланцев, - одинаковые с сальником вторичного вала коробки передач.

В крышке 16 штоков переключения установлен сапун для предотвращения образования внутри избыточного давления, вызывающего течь смазки.

Перед сальниками ведущего вала 3 и вала привода переднего моста 17 имеются маслоотгонные канавки, выполненные в теле крышек.

Роль маслоотгонного устройства сальника ведомого вала выполняют винтовые зубья ведущей шестерни привода спидометра 32, смонтированной в задней крышке с зазором 1,1 - 1,3 мм по диаметру.

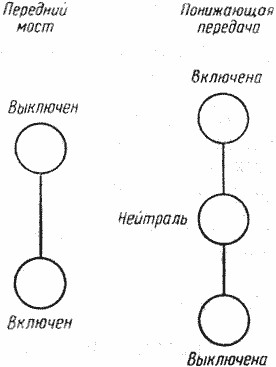

Переключение передач осуществляется двумя рычагами, смонтированными в крышке штоков переключения, укрепленной на переднем торце картера раздаточной коробки (фиг. 70).


Правый рычаг служит для включения заднего моста и понижающей передачи. Он имеет три положения: нейтральное, переднее, - когда включена понижающая передача, и заднее - когда включен задний мост.

Левый рычаг служит для включения переднего моста и имеет два положения: переднее, - когда передний мост выключен, и заднее, - когда он включен.

Механизм переключения передач смонтирован в передней крышке (фиг. 71) и состоит из двух штоков 11 и 73, на которых винтами 8, зашплинтованными проволокой, укреплены вилки переключения передач. Штоки передвигаются рычагами 9 и 10, концы которых входят в пазы штоков.

Механизм переключения снабжен фиксаторами, состоящими из пружин 2 и шариков 1, входящих в лунки штоков.

Для предотвращения вытекания смазки из гнезд штоков, а также попадания туда грязи и пыли служат резино-войлочные сальники, состоящие из резинового кольца 16, стальной шайбы 15, войлочного кольца 14 и гайки 12.

Фиг. 71. Механизм переключения передач:

1 - шарик, 2 - пружина, 3 - уплотнительная шайба, 4 - болт пружины, 5 - пружина плунжеров, 6 - плунжер, 7 - шплинтовая проволока, 8 - винт, 9 и 10 - рычага, 11 - шток переднего моста, 12 - гайка, 13 - шток заднего моста и понижающей передачи, 14 - войлочное кольцо, 15 - стальная шайба, 16 - резиновое кольцо.


На автомобилях выпуска до 1 марта 1954 года устанавливались сальники одинаковые с сальниками автомобиля ГАЗ-67Б (гайка и два войлочных кольца).

Имеется блокировочное устройство, исключающее возможность включения низшей передачи при выключенном переднем мосте, а также выключения переднего моста при включенной низшей передаче. Блокировочное устройство состоит из двух плунжеров 6, сферические концы которых входят в лунки штоков, и распорной пружины 5 между ними.

Блокировка основана на обычном принципе - выборке зазора между торцами плунжеров, благодаря различной глубине лунок на штоках.

Блокировка предохраняет карданный вал и задний мост от перегрузки.
