УСТРОЙСТВО ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А
(фиг. 64)
Выключение сцепления производится нажатием ногой на педаль сцепления 7.
При опускании педали пружины 9 и 10 возвращают педаль в исходное
положение и сцепление включается.
Педаль сцепления 7 посредством тяги 11 связана с промежуточным валиком
14, установленным на сферических цапфах.

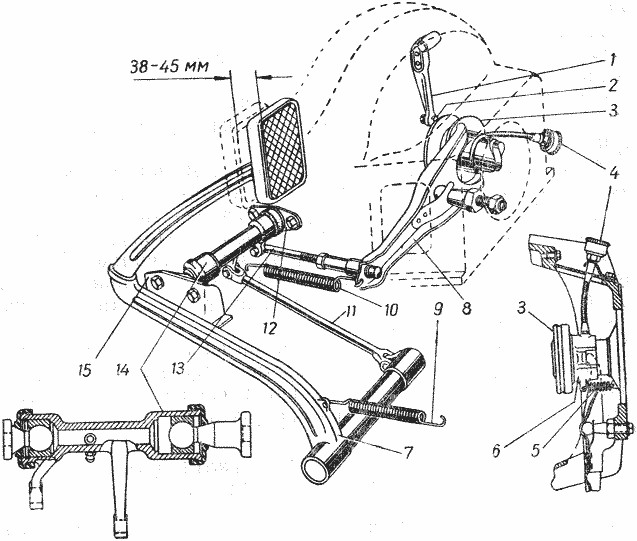

Фиг. 64. Привод выключения сцепления:
1 - оттяжной рычаг, 2 - регулировочный болт оттяжного рычага, 3 - упорный подшипник выключения сцепления, 4 - колпачковая масленка, 5 - оттяжная пружина муфты, 6 - муфта выключения сцепления, 7 - педаль сцепления, 8 -вилка выключения сцепления, 9 - оттяжная пружина педали, 10 - оттяжная пружина вилки выключения сцепления, 11 - тяга валика выключения сцепления, 12 - опора кронштейна валика выключения сцепления на двигателе, 13 - толкатель вилки выключения сцепления, 14 - валик выключения сцепления, 15 - опора кронштейна валика выключения сцепления на лонжероне.
Промежуточный валик связан с толкателем 13, поворачивающим вилку 8 вокруг шарового пальца. Вилка перемещает муфту 6 с сидящим на ней упорным шариковым подшипником выключения сцепления 3. Вращающееся кольцо подшипника упирается в головки болтов 2, ввернутых в концы рычагов 1. Рычаги, поворачиваясь, выключают сцепление.
Смазка подшипника выключения сцепления производится колпачковой масленкой 4.
Смазка к подшипнику поступает через гибкий шланг. Масленка расположена с правой стороны картера сцепления. Доступ к масленке снизу автомобиля.
В случае, если гибкий шланг по каким-либо причинам был снят и из него удалена смазка или он заменен новым, то после установки на место его нужно заполнить смазкой в количестве двукратной заправки масленки. Подача смазки в подшипник начнется только с третьей заправки масленки. При этом следует избегать обильной смазки подшипника, что ведет к замасливанию фрикционных накладок ведомого диска и пробуксовке сцепления.
Во время езды нельзя держать ногу на педали сцепления, так как это приводит к преждевременному выходу из строя подшипника выключения сцепления и сцепления в целом - за счет неизбежной при этом его пробуксовки.
