КОРОБКА ПЕРЕДАЧ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

КОРОБКА ПЕРЕДАЧ АВТОМОБИЛЕЙ ГАЗ-69 и ГАЗ-69А

УСТРОЙСТВО И ДЕЙСТВИЕ

Коробка передач (фиг. 65) двухходовая, имеет три передачи вперед и одну назад с передаточными числами: первая передача - 3,115, вторая - 1,772, третья - 1, задний ход - 3,738. От коробки передач автомобиля М-20 отличается лишь механизмом переключения передач (обычный, качающийся рычаг вместо рычага, вынесенного на рулевую колонку у М-20) и устройством задней крышки (отсутствуют шестерни привода спидометра, встроенные в раздаточную коробку).
Таким образом, почти все основные детали коробки передач (картер, шестерни, валы, подшипники, сальники и др.) на автомобилях М-20 и ГАЗ-69 - одни и те же. Это представляет значительные удобства в эксплуатации.
Некоторой особенностью по сравнению с коробками М-20 (выпуска до 1952 г.) является введенная в заднюю крышку коробки ГАЗ-69 маслоотгонная канавка, предотвращающая течь масла через сальник.
Шестерни изготовляются из хромистой стали 40Х, цианируются и закаливаются в масле до твердости 48 - 56 по Роквеллу С.
Шестерни подвергаются на заводе дополнительной обработке - дробеструйному наклепу для повышения усталостной прочности.
Шестерни постоянного зацепления выполнены с косым зубом, шестерни первой передачи и заднего хода имеют прямой зуб.
Шестерни на заводе комплектуются парами и подбираются по шуму, контакту и боковому зазору в зацеплении в пределах 0,1 - 0,2 мм.
При выходе из строя какой-либо шестерни замена ее может вызвать некоторое увеличение шума, опасаться чего не следует.
Для бесшумного и безударного включения второй и третьей передач имеется синхронизатор.
Первая передача не снабжена синхронизатором, поэтому во избежание поломки зубьев шестерен переключение со второй на первую передачу следует производить только после снижения скорости до 5 км/час.

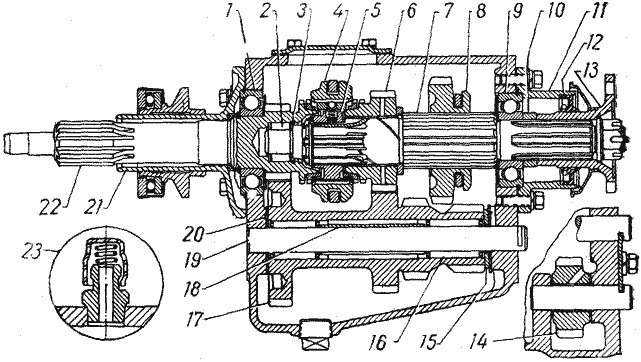

Фиг. 65. Продольный разрез коробки передач:

1 - подшипник первичного вала, 2 - роликовый подшипник переднего конца вторичного вала, 3 - запорное кольцо роликового подшипника, 4 - муфта включения второй и третьей передач, 5 - ступица синхронизатора, 6 - шестерня второй передачи, 7 - вторичный вал, 8 - шестерня первой передачи и заднего хода, 9 - подшипник заднего конца вторичного вала, 10 - распорное кольцо подшипника и маслоотгонного устройства, 11 - задняя крышка, 12 - сальник фланца кардана, 13 - фланец кардана, 14 - шестерня заднего хода, 15 - упорная стальная плавающая шайба, 16 - роликовый подшипник блока шестерен, 17 - блок шестерен, 18 - распорная втулка подшипников блока, 19 - ось блока шестерен, 20 - упорная бронзовая шайба, 21 - крышка переднего подшипника, 22 - первичный вал, 23 - сапун.

Картер коробки отлит из чугуна и крепится четырьмя шпильками, ввернутыми в картер сцепления.

Коробка передач центрируется с картером сцепления буртиком передней крышки 21.

Первичный вал коробки 22 выполнен за одно целое с валом сцепления. Передней его опорой является шариковый подшипник, установленный в торце коленчатого вала двигателя. Шариковый подшипник задней опоры 1 монтируется в гнезде картера коробки.

Вторичный вал 7 имеет также две опоры: роликовый цилиндрический подшипник 2, расположенный в отверстии первичного вала, и шариковый подшипник 9, установленный в гнезде задней стенки картера.

Роликовый подшипник представляет собой набор из 14 свободных роликов, поверхностями качения которых являются поверхности первичного и вторичного валов.

Суммарный боковой зазор между роликами подобран таким, что ролики, образуя свод, не выпадают в радиальном направлении. Сделано это с целью удобства сборки и разборки коробки - имеется возможность подсборки первичного вала с роликами, удерживаемыми от выпадания в осевом направлении пружинным запорным кольцом 3.

Блок шестерен промежуточного вала 17 вращается на двух цилиндрических подшипниках с длинными роликами. Подшипники имеют сепараторы и фиксируются на своих местах штампованной распорной втулкой 18. Ось блока шестерен 19 запрессована в картер. Осевые усилия блока шестерен воспринимаются бронзовыми шайбами 20, расположенными с каждой стороны, и стальной плавающей шайбой 15, помещенной со стороны венца шестерни заднего хода. В новой коробке осевой зазор блока шестерен колеблется в пределах 0,04 - 0,32 мм.

В передней части вторичного вала на шлицах сидит ступица 5, по наружным зубьям которой передвигается муфта 4 включения второй и третьей (прямой) передач. Шестерня второй передачи 6 с запрессованной в ней бронзовой втулкой свободно вращается на вторичном валу.

Шестерни первичного вала и второй передачи снабжены дополнительными венцами для включения передач и конусами синхронизаторов.

На заднем конце вторичного вала установлено распорное кольцо 10, наружная поверхность которого, сопрягаясь с маслоотгонной канавкой, гонит масло от сальника. Зазор между поверхностью кольца и отверстием находится в пределах 0,17 - 0,44 мм.

По прямым шлицам вторичного вала 7 перемещается шестерня первой передачи и заднего хода 8. Паразитная шестерня заднего хода 14 с запрессованной в ней бронзовой втулкой вращается на стальной оси. В задней крышке 11 установлен сапун 23 для предотвращения образования внутри избыточного давления, вызывающего течь смазки из коробки. В крышку запрессован резиновый сальник 12.

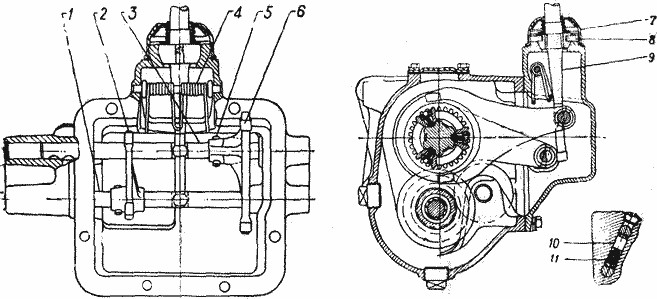

Фиг. 67. Механизм переключения передач:

1 - шток первой передачи и заднего хода, 2 - вилка первой передачи и заднего хода, 3 - шток второй и третьей передач, 4 - пружина отжимная рычага, 5 - палец, крепящий вилки, 6 - вилка второй и третьей передач; 7 - колпачок рычага, 8 - штифт рычага, 9 - рычаг, 10 - плунжер блокировочного устройства, 11 - пружина плунжера.

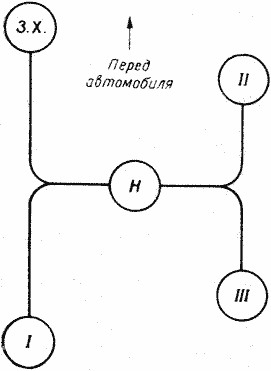

Переключение передач осуществляется рычагом качающегося типа, расположенным в боковой крышке. Схема положений рычага переключения передач показана на фиг. 66.

Механизм переключения передач смонтирован в боковой крышке (фиг. 67). На рычаге 9 имеются два сферических выступа. Один из них входит в паз штока 3 вилки 6 переключения второй и третьей передач; другой выступ входит в паз штока 1 вилки 2 переключения первой передачи и заднего хода. Вилки удерживаются на штоках пальцами 5, пустотелые концы которых после сборки раздаются пуансоном.

Пружина 4 постоянно отжимает рычаг 9 в положение, при котором производится включение второй и третьей передач. Рычаг закрепляется в крышке колпаком 7 и удерживается от поворачивания штифтами 8.

В рабочих положениях шестерни фиксируются фиксаторами обычной конструкции: два плунжера 10, сферические концы которых входят в лунки штоков, и распорная пружина 11 между ними.

Блокировка передач, т.е. невозможность одновременного включения двух передач, осуществляется благодаря тому, что для включения той или иной передачи, движение рычага 9 должно начинаться всегда обязательно из положения, соответствующего нейтральному. Одновременное передвижение штоков 1 и 3 исключено благодаря выборке зазора между торцами плунжеров 10.
