Двері пасажирські тролейбуса E183D1-01
У тролейбусі встановлено троє двостулкових дверей в правій боковині;
половина перших дверей призначена для службового користування (водія).
Всі двері мають дистанційний електропневматичний привід з робочого місця
водія. Додатково в салоні тролейбуса встановлений вентиль аварійного
відкриття дверей; із зовнішнього боку тролейбуса, біля дверного отвору,
встановлена кнопка мікровимикача аварійного відкриття дверей зовні.
Привід призначений для відкриття (закриття) дверей короткочасними
електричними сигналами управління і утримання її у відкритому (закритому)
положенні, екстреного відкриття дверей з місця установки приводу.
Привід забезпечує комутацію електричних кіл сигналізації відкритого і
закритого положення стулок дверей і освітлення посадочного майданчика.
Дверні приводи показані на рисунку 9.4.

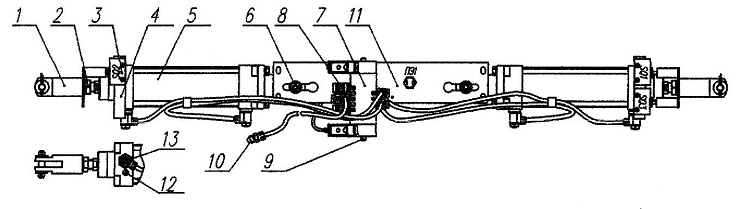

Рисунок 9.4 - Привід дверей
1 - серга; 2 - контргайка; 3 - мікровимикач; 4 -
кронштейн; 5 - пневмоциліндр;
6 - гайка; 7 - пневморозподільник; 8 - глушник; 9 - кнопка; 10 - штуцер;
11 - кронштейн; 12 - дросельний гвинт; 13 - пневмодросель
Привід складається з кронштейна 11, до якого кріпляться пневмоциліндри
5, пнев-морозподільники 7. Пневматичні з'єднання приводу виконані
гнучкими поліуретанови-ми трубками за допомогою штуцерів.
На пневмоциліндрах встановлені мікроперемикачі 3,
що спрацьовують при закритті, а так само пневмодросселі 13, призначені
для регулювання швидкості і часу запізнення лівої стулки дверей. У
кришках пневмоциліндрів 5 розміщені регулювальні гвинти дроселів 12 для
регулювання гальмування стулок дверей в кінцевих положеннях.
Пневморозподільники обладнані кнопками ручного управління 9. Сережки 1
призначені для приєднання штоків пневмоциліндрів до стулок дверей.
Підключення приводу до електричних кіл проводиться роз'ємними
електричними з'єднувачами. Підключення приводу до загальної
пневмосистеми штуцером 10.
Від загальної пневмосистеми стиснуте повітря подається в привід через
штуцер 10 і далі через пневморозподільник 7 у відповідні порожнини
пневмоциліндрів 5. Перемикання пневморозподільника відбувається від
короткочасних електричних сигналів з пульта водія. В результаті стиснуте
повітря переміщає штоки пневмоциліндрів у бік відкриття (закриття)
стулок дверей і забезпечує їх утримання у відповідному положенні. При
натисненні кнопки 9 відбувається повне відкриття дверей. При тиску в
системі нижче мінімального відкриття дверей здійснюється після
натиснення кнопки 9 пневмороз-подільника.
При відкритті дверей мікровимикачі 3 замикають електричні кола
сигналізації відкритого положення дверей, а так само кола живлення
ліхтаря освітлення посадочного майданчика. При закритті дверей лампи
гаснуть.
