НИЗЬКОВОЛЬТНЕ ЕЛЕКТРООБЛАДНАННЯ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 3

Щит запобіжників тролейбуса E183D1-01

Щит запобіжників (малюнок 8.5) знаходиться позаду тролейбуса за дверцятами мотовідсіку.

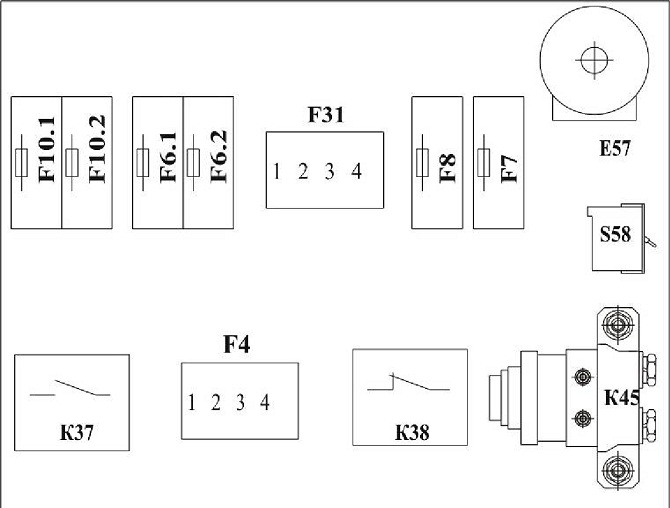

Малюнок 8.5 - Щит запобіжників

Е57 - лампа підкапотна;

К37 - реле вмикання живлення;

К38 - реле аварійного відключення живлення;

К45 - дистанційний вимикач плюса АКБ;

S58 - вимкнення першочергових споживачів.

F4:

F4.1 (5А) - службове відкривання дверей;

F4.2 (15А) - розетка, плафони освітлення технічних відсіків;

F4.3 (15А) - резервний;

F4.4 (15А) - управління автоматичного вимикача;

F6:

F6.1 (60А) - пневматична система, вентилятори салону, дзеркала, ABS, склоочисник;

F6.2 (60А) - система аварійного вимикача, опалювачі;

F7 (200А) - статичний перетворювач;

F8 (100А) - освітлення салону, освітлення дверей, замок вмикання приладів, освітлення водія, зовнішнє освітлення, звукові сигнали;

F10:

F10.1 (60А) - прилади управління, обігрів скла, піднімання/опускання кузова, керування кватиркою водія;

F10.2 (60А) - резервний;

F31:

F31.1, F31.2 (15А) - резервний;

F31.3 (15А) - повітросушник F31.4 (15А) - органи управління.
