ПЕРЕДНЯ ВІСЬ ТРОЛЕЙБУСА E183D1-01
Передня вісь моделі E183D1-3000012ГК є портальною балкою двотаврового
січення в зборі з шарнірами рульової тяги і дисковими гальмівними
механізмами. Передня вісь показана на рисунку 5.3.
Як варіант може встановлюватись передня вісь моделі А183D1-3000010ГК
(рисунок 5.4).

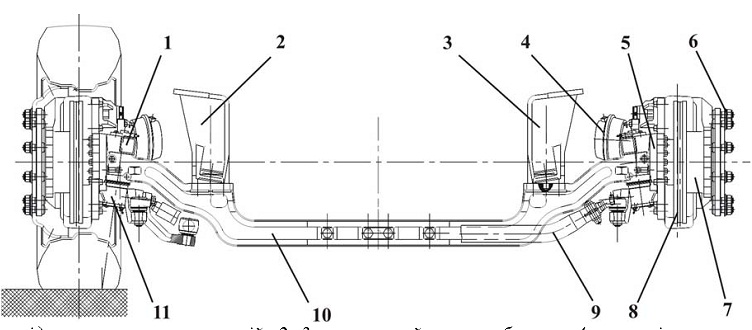

Рисунок 5.3 - Передня вісь Е183Б1-3000012ГК
1 - підшипник шкворня верхній; 2, 3 - кронштейн
пневмобалону; 4 - гальмівна камера;
5 - поворотна цапфа; 6 - болти та гайки кріплення коліс; 7 - маточина; 8
- гальмівний диск; 9 - поперечна рульова тяга; 10 - балка передньої осі;
11 - підшипник шкворня нижній.

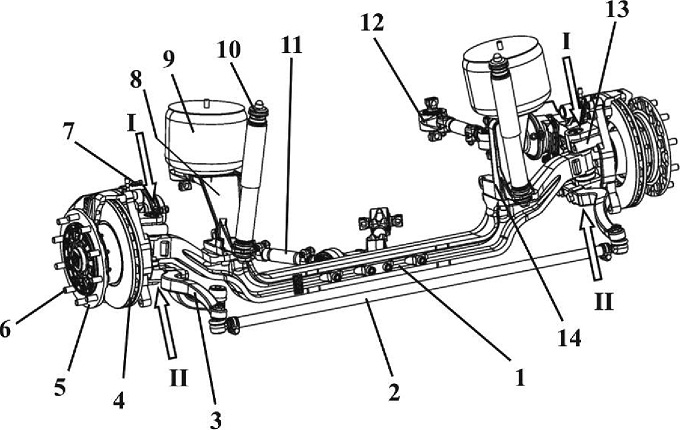

Рисунок 5.4 - Передня вісь А183Б1-3000010ГК і
передня підвіска
I - підшипник поворотної цапфи верхній; II -
підшипник поворотної цапфи нижній; 1 - балка передньої осі; 2 -
поперечна рульова тяга; 3 - поворотний важіль;
4 - гальмівний диск; 5 - маточина; 6 - болти кріплення коліс; 7 -
гальмівна камера;
8 - кронштейн пневмобалону; 9 - пневмобалон (пружний пневмоелемент);
10 - амортизатор; 11, 12 - верхні і нижні реактивні штанги; 13 -
поворотний кулак; 14
- кронштейн штанги (а також пневмобалона 8).
Таблиця 5.1
Технічні характеристики передньої осі
Параметр |
Значення
для осі |
E183D1-3000012re |
А183D1-3000010ГК |
Кут
розвалу коліс |
0° |
0° |
Сходження передніх коліс |
0 - 1,5
мм |
0 - 2 мм |
Регулювання сходження передніх коліс на осі
Б183В1-3000012ГК виконується наступним чином (рисунок 5.5):
1. Послабити гайку на хомутах поз. 1
2. Обертанням гайок поз.2 в тязі поз. 3 відносно власної поздовжньої осі
досягти необхідної величини сходження.
3. Затягнути гайки поз.1. Затяжку гайок виконати з крутним моментом від
70 до 80Нм.

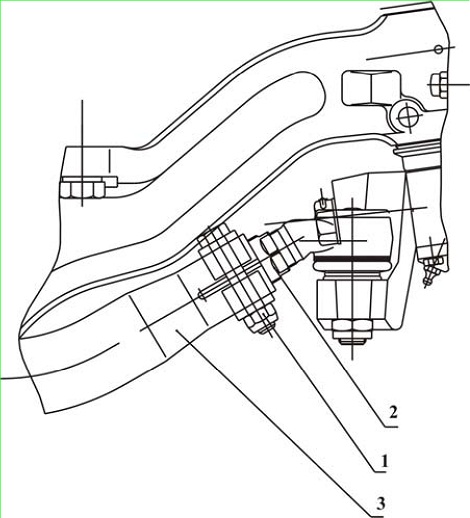

Рисунок 5.5 - Регулювання сходження передніх коліс
1 - гайка болта хомута; 2 - регулювальна гайка; 3 -
рульова тяга
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Періодичність технічного обслуговування та марки мастил див. Карта
мащення (Додаток В). Мастило в колісних підшипниках необхідно також
замінити незалежно від пробігу в наступних випадках:
- при розбиранні маточини для проведення ремонту;
- при заміні ущільнюючих кілець і сальників осі;
- при кожній заміні гальмівних дисків;
- при сильному нагріві (згорянні) гальмівних накладок.
Для заміни мастила необхідно:
- демонтувати маточину колеса;
- очистити обидва роликові конічні підшипники, а також стійку маточини;
- перевірити конічні роликові підшипники на знос або пошкодження і при
необхідності замінити;
- замінити ущільнюючі кільця і сальники;
- грунтовно змастити обидва роликові конічні підшипники, при цьому
змастити ролики підшипників всередині і зовні, а також торцеві сторони.
Мастилом, що залишилося, через центральний отвір маточини заповнити
простір між підшипниками.
- зібрати маточину.
Докладнішу інформацію про технічне обслуговування передніх осей див.
Додаток Г1 “Керівництво з експлуатації осей передніх портальних типу
АК-М” та Додаток Г2 “Настанова з мащення і обслуговування системи мостів
ZF моделі RL-85/RL-85E/RL-85A. № замовлення 5871 201 905”.
