ВИСОКОВОЛЬТНЕ ЕЛЕКТРООБЛАДНАННЯ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА
2
Струмоприймач тролейбуса E183D1-01
(рисунок 3.4) змонтований на даху тролейбуса
на спеціальному постаменті. Струмоприймачі здійснюють електричне
з'єднання між контактними проводами і тяговим електродвигуном, а також
високовольтним обладнанням тролейбуса. Система шарнірів основи і головок
струмоприймача дозволяє тролейбусу відхилятися від осі підвішених
контактних проводів до 4,5 м в будь-яку сторону, що відповідає куту
повороту штанги струмоприймача 60° від осі тролейбуса. Робоча висота від
основи струмоприймача до контактних проводів може змінюватися в межах
700 - 3000 мм. Зусилля натиску на контактний дріт в межах робочої висоти
повинно становити 12-14 кгс. Струмоприймач забезпечує надійний
стру-моз’єм при швидкості до 70 км/год.

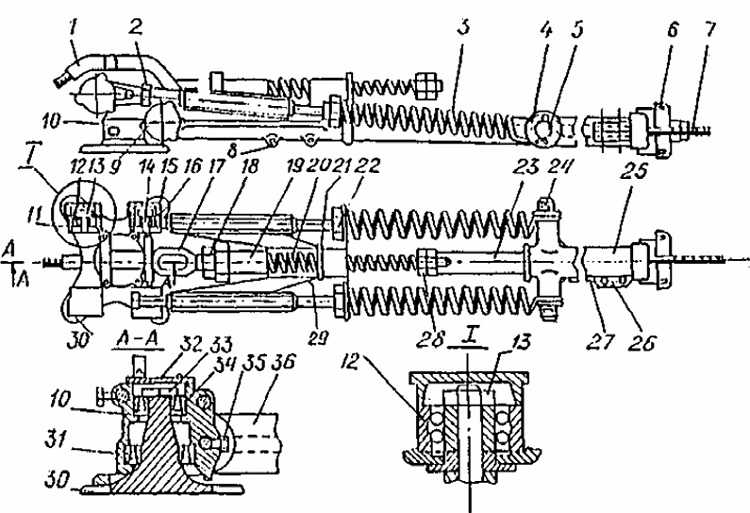

Рисунок 3.4 - Струмоприймач
1 - шланг; 2,13,18,28,33 - гайки; 3 - натяжна
пружина; 4,16,21 - шайби; 5,14
- валики; 6 - гумовий ізолятор; 7 - струмопровідний провід; 8 - болти;
9,35 -гвинти; 10 - корпус; 11 - шарнір; 12,31,34 - підшипники; 15,32 -
кришки; 17- вилка; 19 - регулювальна гайка; 20 - пружина; 22 -
контргайки; 23 - труба; 24 -шплінт; 25 - тримач; 26 - стяжка; 27 -
гумове ущільнення; 29,36 - валик; 30 - опора
Основою струмоприймача є лита сталева опора 30 з штирем, який є віссю
обертання сталевого корпусу 10. Корпус обертається на двох конічних
однорядних підшипниках 31 і 34 (N 7512 і 7308). Корпус кріпиться до
штиря опори гайкою 33. Вилка 29 утримувача штанги кріпиться до валика
14, нерухомо закріпленому за допомогою гвинта в приливі корпусу.
Обертання вилки здійснюється на двох радіальних сферичних дворядних
шарикопідшипниках 12 (N 1605). У вилці запресована труба 23. Верхній
кінець труби запресований в сталевий тримач 25. Через тримач і трубу
проходить валик 5, до кінців якого кріпляться кінці двох пружин 3. Натяг
пружин регулюється тягою, яка має праву і ліву різьбу. В шарнірах
пружини вмонтовані радіальні сферичні дворядні підшипники (N 1605).
Обмежувач підйому і опускання штанг
струмоприймача тролейбуса E183D1-01
Обмеження висоти підйому і опускання штанг струмоприймача в разі
сходження головки з контактного дроту здійснюється пристроєм, показаним
на рисунку 3.5.
УВАГА! Для запобігання поломки пружин підйому
допустима робоча висота опускання струмоприймачів від дорожнього
покриття - 2,5 м.

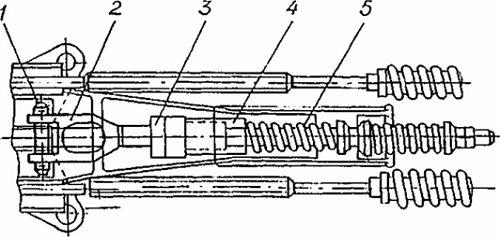

1 - вісь; 2 - вилка; 3 - гайка; 4 - опора; 5 -
пружина буфера Рисунок 3.5 - Обмежувач підйому і опускання штанг
струмоприймача
Контактна головка струмоприймача тролейбуса
E183D1-01
Найбільш відповідальною частиною струмоприймача є контактна головка
(рисунок 3.6), яка кріпиться до штанги через ізоляційну втулку 2.
В тримачі головки 1 встановлена вісь сферичної форми. На осі знаходиться
поворотна частина контактної головки, яка складається з тримача 13,
мідного вкладиша 3, двох щіток 5 і змінної вугільної вставки.

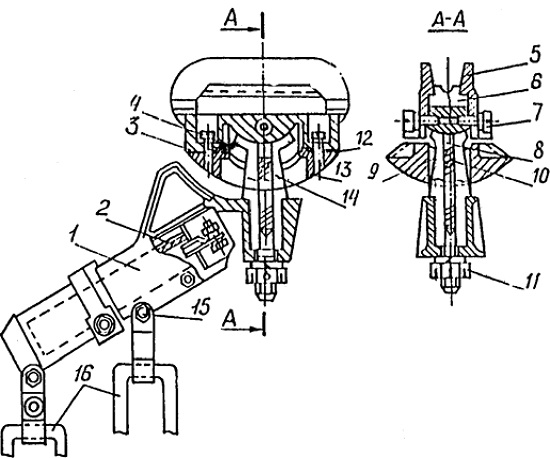

Рисунок 3.6 - Контактна головка струмоприймача
1,13 - тримачі; 2 - ізоляційна втулка; 3 -
вкладиш; 4,7 - болти; 5 - щока; 6 -графітна вставка; 8 - щітка; 9 -
проріз; 10 - пружина; 11 - гайка; 12 - прокладка; 14 - шина;15 - болт;
16 - захисна стрічка
Верхня частина осі знаходиться між тримачем і вкладишем, зв'язаними між
собою жорстко за допомогою двох гвинтів, причому поверхні верхнього
вкладиша і тримача також мають сферичну форму і встановлені із зазором
між поверхнями близько 0,2 мм. Сферичні поверхні, зазор і вузький проріз
в тримачі дають можливість змінній вставці обертатися навколо
вертикальної осі і повертатися на певні кути. Сферичні поверхні
контактної головки повинні бути змащені тонким шаром мастила ЦИАТИМ-201.
Зазор між тримачем і віссю регулюється прокладками, при цьому під кожен
гвинт можна встановити не більше п'яти прокладок. Після установки осі
тримач гайку необхідно зашплінтувати. Для зменшення перехідного опору
між вкладишем і тримачем встановлена міднографітна щітка 8 з пружиною,
яка створює необхідний тиск щітки на вкладиш. З іншого боку щітка
зв'язана з трима-чем мідним гнучким проводом-шунтом. Вставка
встановлюється на вкладиш і закріплюється бронзовими щоками, які
одночасно виконують роль направляючих ребер при русі головки по
контактному дроту. Щоки притиснуті до вкладиша болтами 7. Для
запобігання падінню контактної головки на землю при зіскоку з штанги
передбачена захисна стрічка 16.
