ВИСОКОВОЛЬТНЕ ЕЛЕКТРООБЛАДНАННЯ ТРОЛЕЙБУСА E183D1-01

ВИСОКОВОЛЬТНЕ ЕЛЕКТРООБЛАДНАННЯ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 1

Основні апарати приймання і перетворення високовольтного струму встановлені на постаменті на даху тролейбуса (струмоприймач зі штангами і контактними головками, грозорозрядник, гальмівний опір) і в мотовідсіку (тяговий контейнер, силовий конвектор, статичний інвертор, головний автоматичний вимикач, контактори). Вигляд мотовідсіку (високовольтної шафи) поданий на рисунках 3.1, 3.2, а розміщення дахового високовольтного обладнання на рисунку 3.3.

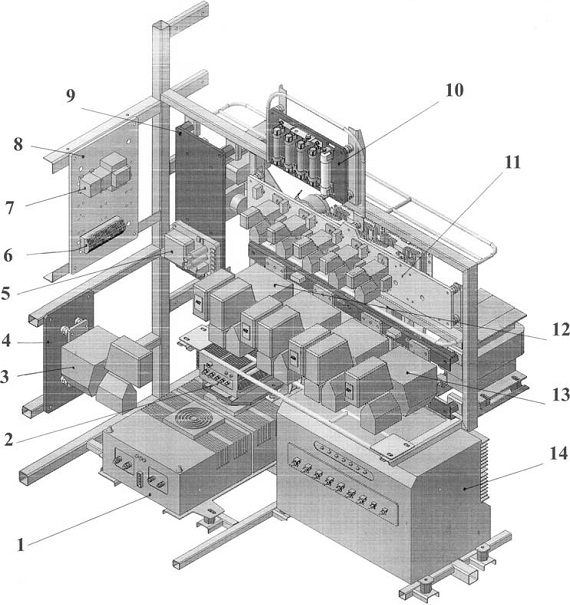

Рисунок 3.1 - Шафа високовольтного обладнання в моторному відсіку (вигляд від дверцят мотовідсіка)

1 - силовий конвектор; 2 - статичний інвертор; 3 - контактор; 4 - панель контактора; 5 - головний автоматичний вимикач; 6 - клемник; 7 - трансіл; 8 -панель реле; 9 - панель вимикачів; 10 - панель запобіжників; 11 - панель контакторів; 12 - контактор; 13 - контактор; 14 - тяговий контейнер.

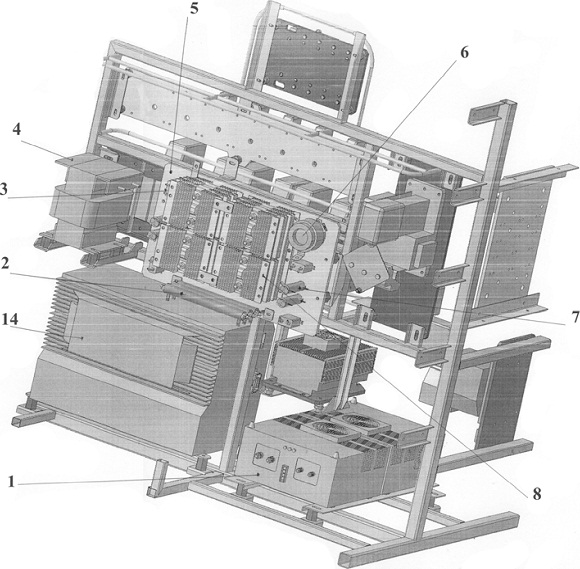

Рисунок 3.2 - Шафа високовольтного обладнання в моторному відсіку (вигляд з салону автобуса)

1 - силовий конвектор; 2 - резистор; 3 - конденсатор;4 - фільтр; 5 - панель діодів; 6 - резистор; 7 - резистор; 8- діод; 14 - див. вище.

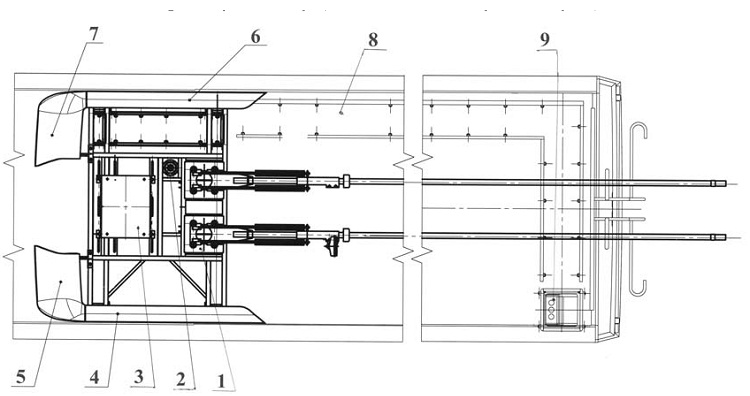

Рисунок 3.3 - Дахове обладнання та спойлер
1 - штангоповоротний пристрій; 2 - грузорозрядник; 3 - гальмівний опір; 4 -панель бокова права; 5 - панель передня права; 6 - панель бокова ліва; 7 - панель передня ліва спойлера; 8 - канал високовольтного кабеля; 9 - коробка виводу високовольтних кабелів.
