Клапан подпорный топливной системы дизеля 14Д40 тепловоза М62
Подпорный клапан (рис. 28) топливной системы
обеспечивает необходимую величину давления в отводящей топливной
магистрали. Он отрегулирован на давление 1,0—1,3 кгс/см2 и установлен в
трубопроводе, отводящем излишки топлива в расходный топливный бак. При
давлении в трубопроводе 1,3 кгс/см2 клапан открыт. При падении давления
ниже 0,8—0,9 кгс/см2 клапан закрывается, отвод топлива прекращается и
давление в трубопроводе возрастает до нормального.

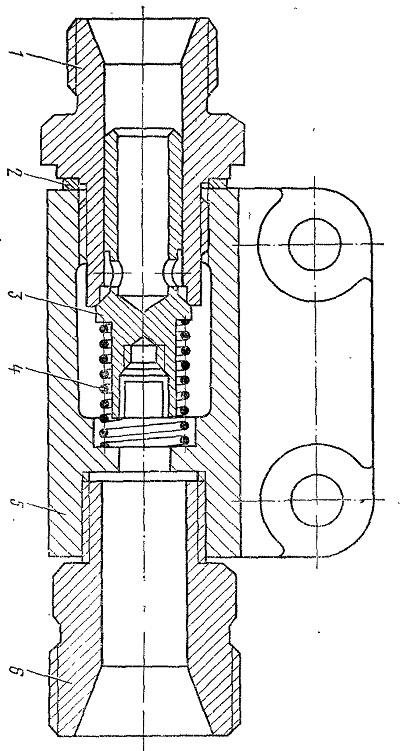

Рис. 28. Подпорный клапан:
1 — направляющая; 2 — прокладка; 3 — клапан; 4 — пружина; 5 — корпус; 6
— штуцер
