Предохранительный клапан масляной системы дизеля 14Д40 тепловоза М62
Для предохранения агрегатов, расположенных на нагнетательной магистрали, от повышенного давления масла после масляного насоса дизеля установлен клапан (рис. 38), который отрегулирован на 10+0,3 кгс/см2. Стержень 3 клапана служит для вращения пробки 2 во время регулирования давления масла, а также для ограничения хода поршня 6. При повышении давления масла поршень 6, сжимая пружину, выбирает зазор между поршнем и стержнем; при увеличении давления свыше 10+0,3 кгс/см2 клапан 7 перемещается, дополнительно сжимая пружину, и сообщает нагнетательную магистраль системы с картером дизеля. При уменьшении давления в магистрали клапан под действием пружины опускается на седло.

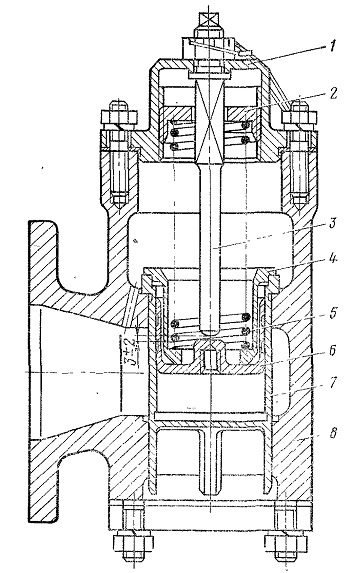

Рис. 38. Клапан предохранительный:
1—крышка; 2 — пробка; 3 — стержень; 4 — втулка; 5 —пружина; 6 — поршень;
7 — клапан; 8 — корпус
