Форсунка топливной системы дизеля 14Д40 тепловоза М62

 Топливо в камере сгорания распыливается форсункой (рис. 27). К нижнему торцу корпуса 7 форсунки крепятся колпаком 3 корпус распылителя 2 и сопло 1. Для совпадения топливоподводящих каналов в корпусах распылителя 2 имеется кольцевая канавка. Торцовые поверхности корпуса форсунки, корпуса распылителя, сопла и уплотнительного торца колпака тщательно прошлифованы и притерты, что обеспечивает уплотнение сопрягаемых поверхностей. В конусной части сопла 1 просверлены на равных расстояниях по окружности семь отверстий диаметром 0,4 мм, через которые топливо впрыскивается в камеру сгорания.

В корпусе 2 помещена игла 4, разобщающая внутреннюю полость форсунки и камеру сгорания.. Корпус распылителя и игла представляют комплект деталей, точно пригнанных друг к другу (прецизионные детали).

Игла в корпусе уплотнена узким пояском, расположенным у основания опорных конусов иглы и корпуса. Подъем иглы ограничивается упором ее в торец корпуса форсунки, который для повышения износоустойчивости цементирован и закален. Игла прижимается к конусу корпуса распылителя пружиной 8 и штангой 6. В нижней части штанга имеет конусную выточку для опоры на сферический торец хвостовика иглы. Пружина затягивается регулировочным винтом 10, который в верхней части стопорится гайкой 14 и контргайкой 12. Контргайка 12 фиксируется замочной пластиной 20, которая крепится к корпусу болтами 21. Болты связаны проволокой и пломбированы.

Величина затяжки пружины устанавливается по давлению топлива, соответствующему моменту начала подъема иглы. Это давление должно быть 320+5 кгс/см2. Между винтом и пружиной установлена тарелка 9. При работе под действием пружины штанга 6, пружина и тарелка 9 вместе поворачиваются вокруг своей оси, при этом тарелка 9 скользит по торцу регулировочного винта, а штанга — по сфере хвостовика иглы. Для обеспечения износоустойчивости и прочности корпуса распылителя игла, сопло, штанга, регулировочный винт и тарелка пружины изготовлены из легированной стали и закалены. Между корпусом форсунки 7, контргайкой 12 и гайкой 14 установлены медные прокладки 13 и 11.

Для отвода просочившегося топлива имеются отверстия в тарелке 9, винте 10, гайке 14. Топливо отводится через трубку 16, которая крепится к гайке 14 накидной гайкой 15. При эксплуатации возможно незначительное просачивание топлива через стыковые соединения корпуса распылителя с соплом и корпусом форсунки. Для удаления этого топлива в корпусе форсунки имеется канал 6.
Внутренняя полость колпака уплотнена резиновым кольцом 5. Резиновое кольцо 19 препятствует попаданию масла из крышки цилиндра в гнездо форсунки. Для обеспечения одинаковой затяжки на колпаке 3 в верхней цилиндрической части имеются сорок восемь равномерно расположенных по окружности продольных меток.

Сопло форсунки предохраняется от засорения твердыми частицами и от попадания их в зазор между иглой и направляющей корпуса распылителя установкой в форсунке щелевого фильтра высокого давления. Фильтр состоит из корпуса 18 и стержня 17, шаровая головка которого прижимается к посадочному гнезду в корпусе форсунки. На боковой поверхности стержня имеются продольные канавки. Топливо подается в форсунку насосом высокого давления по форсуночной трубке и поступает в щелевой фильтр. Проходя через кольцевой зазор между корпусом 18 и стержнем 17, топливо фильтруется и поступает в каналы а я в, затем в канал г. При достижении в канале г определенного давления игла поднимается и топливо через распиливающие отверстия впрыскивается в камеру сгорания цилиндра. При отсечке в насосе давление топлива в системе падает, игла садится на седло и впрыск топлива в цилиндр прекращается. Форсунка крепится к крышке цилиндра двумя шпильками.

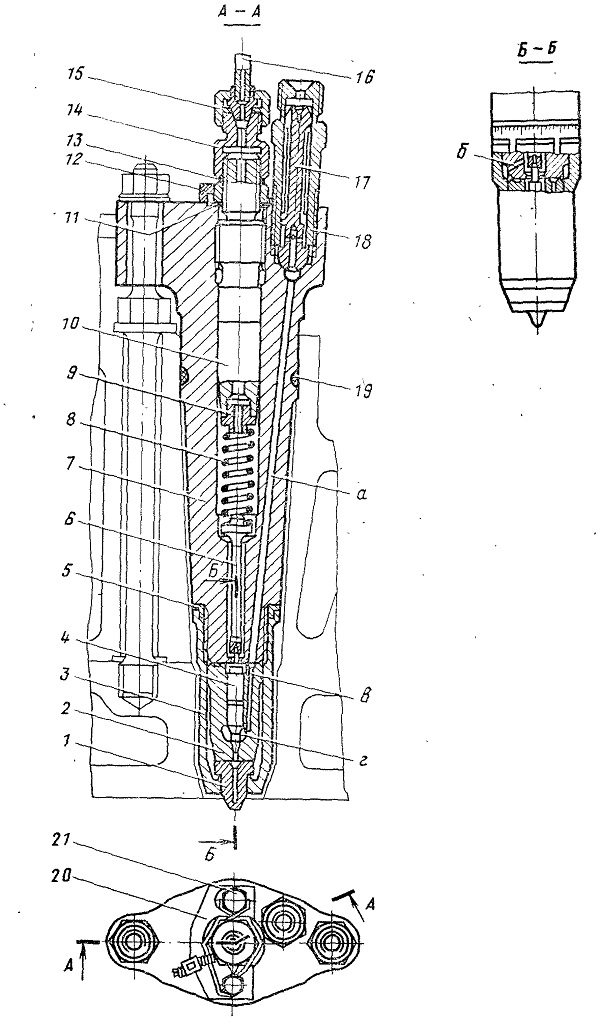

Рис, 27. Форсунка:
1 — сопло; 2 — корпус распылителя; 3 — колпак; 4—-игла; 5, 19 — резиновые кольца; 6 — штанга; 7 — корпус; В — пружина; 9 — тарелка; 10 — регулировочный винт; 11, 13 — медная прокладка; 12 — контргайка;
14— гайка; 15 — накидная гайка; 16 — трубка; 17 — стержень; 18 — корпус фильтра; 20— замочная пластина; 21 — болт; а, б, в, г — каналы
