СИСТЕМА ВОЗДУХОСНАБЖЕНИЯ ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62
Воздух, необходимый для сгорания топлива в цилиндрах и для очистки их от
продуктов сгорания, подается в цилиндры дизеля турбокомпрессорами и
нагнетателем объемного типа. Два турбокомпрессора, приводимые во
вращение за счет энергии выпускных газов, подают сжатый воздух в
объемный нагнетатель, который, несколько повышая давление, нагнетает его
в цилиндры дизеля через ресивер и продувочные окна втулок цилиндров.
Турбокомпрессор дизеля 14Д40 тепловоза М62
На дизеле установлено два турбокомпрессора
(рис. 15). Оба турбокомпрессора одинаковы по конструкции и отличаются
только направлением вращения роторов. У правогртурбокомпрессора ротор
вращается по часовой стрелке, если смотреть на него со стороны входа
воздуха в компрессор; у левого—против часовой стрелки. Каждый из них
состоит из осевой газовой турбины и центробежного компрессора,
расположенных в соединенных между собой корпусах, Колесо компрессора и
диск турбины смонтированы на одном валу (роторе).
Турбокомпрессоры установлены на корпусе редуктора. С выпускными
коллекторами дизеля и глушителем выпуска они соединены при помощи
компенсаторов. Труба, подводящая воздух от фильтра к турбокомпрессору,
прикреплена к компрессору эластичным соединением. Таким же образом
соединена улитка компрессора с патрубком нагнетателя. Выпускные газы из
дизеля по выпускному коллектору и газовой улитке 22 подводятся к
сопловому аппарату 19 турбины, откуда с высокой скоростью поступают на
рабочие лопатки 18 и вращают ротор, затем по выпускному корпусу 1 и
глушителю отводятся из тепловоза.
При вращении колеса компрессора на воздух, засасываемый из атмосферы,
действует центробежная сила, которая с большой скоростью подает его
через диффузор 8 и улитку 2 в нагнетатель. В диффузоре давление воздуха
повышается за счет уменьшения его скорости.

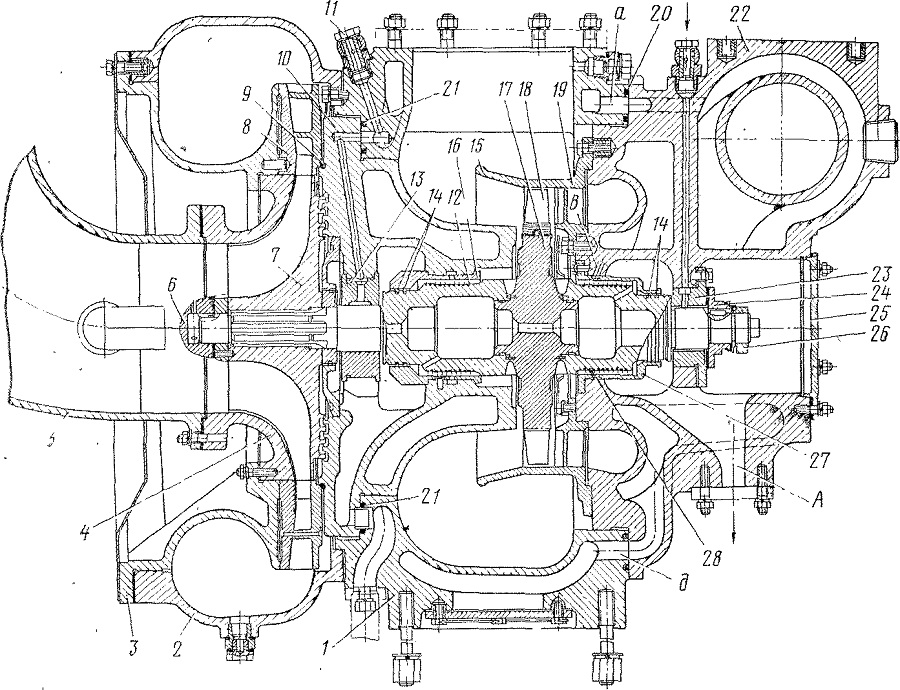

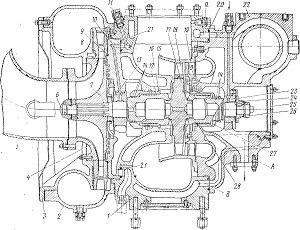

Рис. 15. Турбокомпрессор: 1- выпускной корпус; 2 — воздушная улитка; 3, 4, 10 — проставки; 5 — входной патрубок; 6- обтекатель; 7 - колесо компрессора; 8 — диффузор; 9, 21 — резиновые кольца; 11 — штуцер; 12, 28 — гребешки; 12—опорный подшипник; 14, 20 — уплотнительные кольца; 15 — кожух; 16, 27 — втулки; 17 — турбинный диск; 18 — рабочая лопатка; 19 — сопловый аппарат; 22— газовая улитка; 23 —упорный подшипник; 24 — фланец; 25 — крышка; 26 — гайка; А — масляная полость; a, в, д — отверстия
