СИСТЕМА ВОЗДУХОСНАБЖЕНИЯ ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62

Проставок турбокомпрессора дизеля 14Д40 тепловоза М62

Стенки проставка (рис. 17) двойные для прохода охлаждающей воды. Полости охлаждения половинок проставка соединены между собой отверстиями с уплотнительными резиновыми кольцами 3, а с полостями выпускного корпуса — отверстиями Д в нижней половинке и отверстиями Е в верхней половинке. В средней части проставка имеются два прилива, в одном из которых расположен опорный подшипник 8, в другом — разъемная втулка 9, которая с гребешками ротора образует лабиринтное уплотнение.

На торце проставка имеются канавки, которые вместе с выступами на колесе компрессора образуют лабиринтное уплотнение полости высокого давления за колесом компрессора. С этой же стороны к проставку прикреплен разъемный фланец 7, который отделяет воздушную полость от масляной. Между этим фланцем и втулкой ротора установлено уплотнительное кольцо 6 (см. рис. 16).

В проставке имеются отверстия: К (см. рис. 17) для подвода масла к подшипнику; два отверстия Ж для выпуска воздуха, просочившегося через лабиринтное уплотнение у колеса компрессора; отверстие И для подвода сжатого воздуха из воздушной улитки к лабиринтному уплотнению через отверстия втулки 9. Масляная полость нижней половинки проставка соединена с выпускным корпусом овальным отверстием, которое уплотнено резиновым кольцом 21 (см. рис. 15), надетым на стальную втулку.

Подшипники турбокомпрессора дизеля 14Д40 тепловоза М62

Ротор вращается на двух подшипниках: опорном 13 (см. рис. 15), расположенном в проставке, и упорном 23 — в газовой улитке. Опорный подшипник 8 (см. рис. 17) состоит из двух половин, которые центрируются двумя втулками 2 и крепятся к нижней половинке проставка болтами 1. Половинки подшипника изготовлены из бронзы, рабочие поверхности его залиты тонким слоем баббита. В верхней части подшипника в месте подвода масла на опорной поверхности

имеется вырез для распределения масла по всей длине подшипника и правильного образования масляного клина.

Упорный подшипник 23 (см. рис 15) выполнен из бронзы. Рабочие поверхности подшипника (в отверстии и на торце) покрыты баббитом. В отверстии в месте подвода смазки имеются вырез для распределения масла по подшипнику и канавка для подвода масла к упорному торцу. Торец имеет радиальные канавки, разделяющие его на секторы. На каждом секторе для подвода масла из радиальных канавок выполнены скосы в соответствии с направлением вращения- ротора. Упорные подшипники для правого и левого турбокомпрессоров отличаются расположением вырезов для распределения масла (смещены приблизительно на 30° от верхней точки по направлению вращения ротора) и направлением скосов на секторах упорного торца.

Подшипники смазываются из циркуляционной системы дизеля. Масло подводится к тройнику, прикрепленному к выпускному корпусу, от которого по трубам через штуцер и отверстия в газовой улитке поступает к упорному подшипнику и через штуцер 11 и отверстия в выпускном корпусе 1 и проставке 10 — к опорному подшипнику.

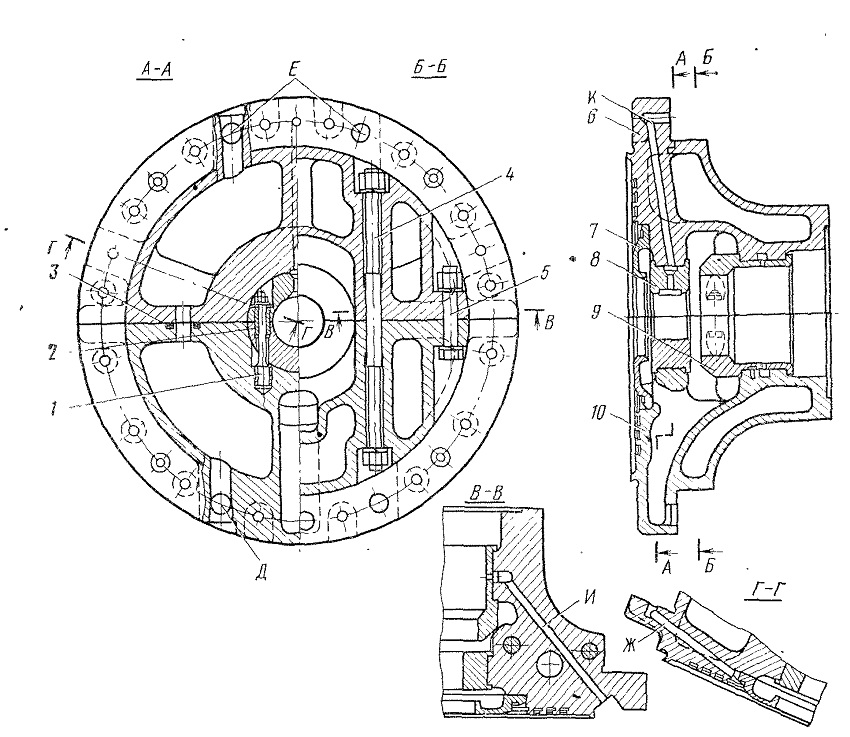

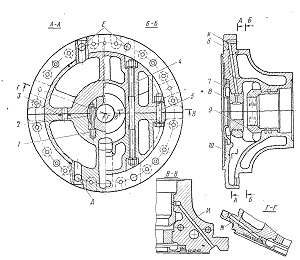

Рис. 17. Проставок:
1, 5 —болты; 2 — втулка; 3 — уплотнительное кольцо; 4~ шпилька; 6, 10— части проставка; 7 —фланец; 8 — опорный подшипник; 9- разъемная втулка; Д, Е, Ж, К, И — отверстия
