СИСТЕМА ВОЗДУХОСНАБЖЕНИЯ ДИЗЕЛЯ 14Д40 ТЕПЛОВОЗА М62





Эластичная муфта нагнетателя дизеля 14Д40 тепловоза М62






Муфта эластичная (рис. 19). Эластичная муфта крепится ведомой частью к шестерне связи и служит для снижения ударных нагрузок, возникающих в системе привода нагнетателя. Муфта состоит из веду-щей 5 и ведомой 3 полумуфт, между лопатками которых вставлены восемь резиновых брусков 4. Полость муфты и резиновые бруски натираются тальком и плотно закрываются диском 1. Уплотнительные войлочные кольца 2 не пропускают масло внутрь муфты. Ведущая полу-муфта имеет шлицевое отверстие, в которое вставляется торсионный вал, передающий вращающий момент от редуктора и дополнительно сглаживающий ударные нагрузки.

От осевого смещения торсионный вал удерживается втулкой, упирающейся в пружинное кольцо, установленное в муфте.

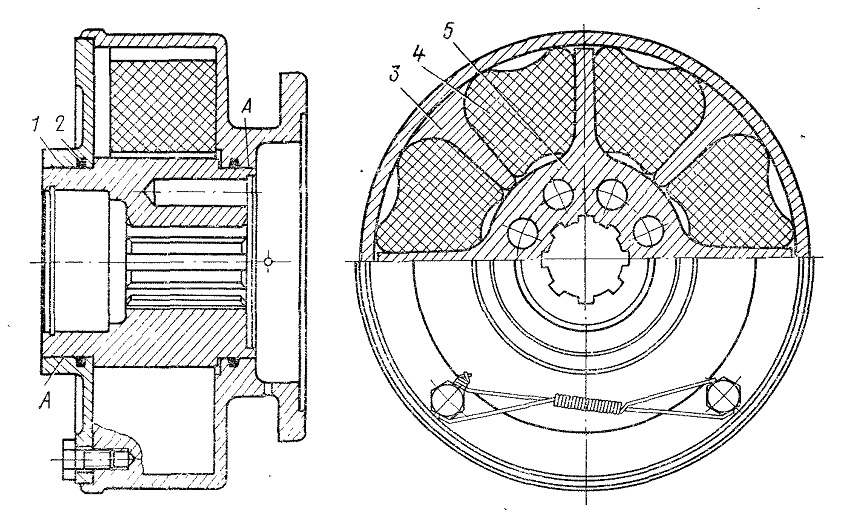

Рис. 19. Эластичная муфта:
1 — диск; 2 — уплотнительное кольцо; 3 — ведомая полумуфта; 4 — резиновый брусок; 5 — ведущая полумуфта; А — места посадки внутренней полумуфты
