Водяная система
дизеля 2А-9ДГ тепловоза ТЭП70
Водяная система двухконтурная закрытая с избыточным
давлением (рис. 32). Горячий контур отводит тепло от деталей дизеля, а
холодный контур — от наддувочного воздуха и масла дизеля. Вода горячего
контура из холодильной камеры тепловоза поступает во всасывающую полость
водяного насоса горячего контура и далее через коллекторы правого и
левого рядов блока цилиндров на охлаждение втулок и крышек цилиндров и
среднего корпуса турбокомпрессора. Из крышек цилиндров вода поступает на
охлаждение выпускных коллекторов, газовыпускных труб и корпуса турбины.
Из выпускного и среднего корпусов турбины и левой газовыпускной трубы
вода отводится в холодильную камеру тепловоза. Вода холодного контура из
холодильной камеры тепловоза поступает во всасывающую полость водяного
насоса холодного контура и далее к охладителю наддувочного воздуха,
затем к охладителям масла, а от них отводится в систему тепловоза.

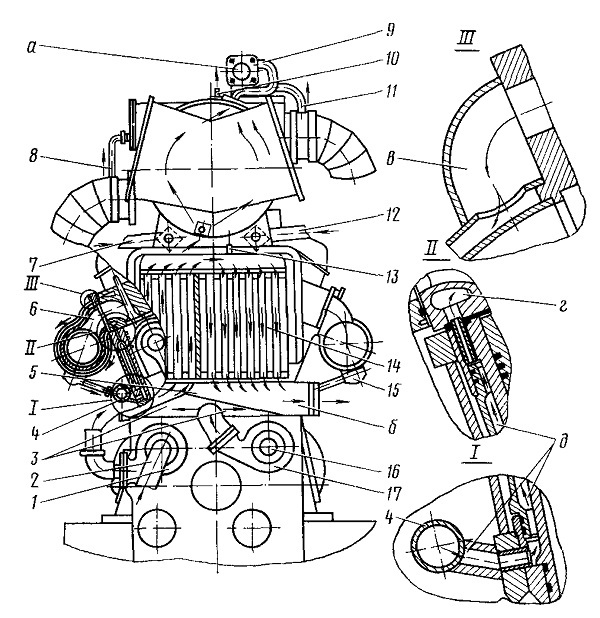

Рис. 32. Внутренняя водяная система дизеля:
1 — насос водяной холодного контура; 2 — труба подвода воды из
холодильника тепловоза к насосу; 3 — патрубок подвода воды к водяным
коллекторам блока цилиндров; 4 — водяной коллектор; 5 — патрубок
охладителя наддувочного воздуха; 6 — коллектор выпускной; 7 — труба
подвода воды к турбокомпрессору от правого выпускного коллектора; 8 —
труба перетока воды и отвода пара из правого коллектора; 9 — труба
отвода воды из среднего корпуса турбокомпрессора; 10 — штуцер отвода
пара из среднего корпуса турбокомпрессора; 11 — труба перетока воды и
отвода пара из левого коллектора; 12 — труба подвода воды к
турбокомпрессору от левого выпускного коллектора; 13 — труба отвода пара
из охладителя наддувочного воздуха; 14 — охладитель наддувочного
воздуха; 15 — труба перетока воды из выпускного коллектора в водяной
коллектор и слив отстоя воды; 16 — труба воды к насосу из холодильника
тепловоза (горячий контур); 17 — насос водяной горячего контура; а —
полость отвода воды из дизеля (горячий контур); б — полость отвода воды
из холодильника наддувочного воздуха (холодный контур); в — полость
перетока воды из крышек цилиндров к выпускным коллекторам; г — полость
подвода воды для охлаждения крышек цилиндра; д — канал и полость
перетока воды для охлаждения втулки цилиндра
