Блок цилиндров дизеля 2-2Д49 тепловоза ТЭМ7

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА И КОНСТРУКЦИЯ ОСНОВНЫХ УЗЛОВ ДИЗЕЛЯ

Блок цилиндров дизеля 2-2Д49 тепловоза ТЭМ7

(рис. 8) сварнолитой V-образной формы. Для размещения втулок цилиндров блок разделен на шесть секций.

Нижняя картерная часть блока сварена из литых стоек, верхняя— из листов. Шпильки 7 крепления крышек цилиндров установлены в нижнюю картерную часть блока, поэтому основные сварные швы верхней части блока разгружены от газовых растягивающих сил.

В развале блока образован ресивер е для наддувочного воздуха и ниже канал д для подвода масла к подшипникам коленчатого вала.

Для повышения работоспособности нижнего пояса блока и предохранения его от коррозии в отверстия блока запрессованы втулки 33 и 34 из нержавеющей стали. По втулкам 34 осуществляется перетокохлаждающей воды из водяных коллекторов 6 к втулкам цилиндров.

Подвод воды к коллекторам блока производится от насосов по проставкам 14 с уплотнительными резиновыми кольцами 13.

В нижней части боковых продольных листов блока против каждого цилиндра имеется отверстие ж для контроля герметичности полости охлаждения втулки цилиндра.

Проставок, по которому подводится воздух из ресивера е к впускным клапанам крышки цилиндра, состоит из колец 28, 30, обечайки 29 и болтов 32. При ввертывании болтов 32 кольца 28 и 30 раздвигаются и уплотняют стык между проставком, ресивером и крышкой цилиндра резиновыми кольцами 31.

Каждая крышка цилиндра крепится к опорной плите блока шпильками 7. К литым стойкам блока болтами 2 и гайками 5 крепятся штампованные подвески 1. Гайки 5 опираются на сферические шайбы 4, снижающие напряжения изгиба в стержне болта. Стыки стоек блока и подвески имеют зубцы б треугольной формы с углом 90° при вершине, которые препятствуют смещению подвесок в поперечном направлении относительно стоек блока.

В отверстия, расточенные в стойках блока и подвесках, установлены вкладыши 12 коренных подшипников. На седьмой стойке и подвеске установлены полукольца 11 упорного подшипника, ограничивающие перемещение коленчатого вала в осевом направлении в пределах 0,1 — 0,35 мм.

В торцовой передней стойке имеется отверстие, по которому масло подводится в центральный масляный канал д, откуда по каналам в в стойках блока поступает на смазывание коренных подшипников. К восьмому коренному подшипнику масло поступает из полости коленчатого вала. По каналу г масло поступает на смазывание привода насосов.

Трубки 18 и проставки 20 с уплотнительными кольцами 19 предна-
значены для слива масла из крышек цилиндров в картер дизеля.

Масло, скопившееся в ресивере, сливается по отверстию и в задней стойке блока в полость рамы через каналы в корпусе привода распределительного вала.

Доступ в картер дизеля обеспечивается через люки, закрытые крышками 3 и 8. С правой стороны блока крышки 8 имеют предохранительные клапаны, открывающиеся в аварийных случаях, при повышении давления в картере дизеля. Крышки люков попарно крепятся к блоку планками (см. сечение Д—Д) и фиксируются от смещения штифтами 16, запрессованными в блок. Уплотнение плоскости разъема крышек осуществляется уплотнительными резиновыми кольцами 15, уложенными в канавки, выполненные в крышках люков. Предохранительные клапаны состоят из пластмассовой тарелки 25 клапана, болта 27, пружины 23, гайки 22. Герметичность клапана обеспечивается уплотнительными кольцами 24 и 26, установленными соответственно под тарелку 25 клапана и головку болта 27. Регулировка давления срабатывания клапана осуществляется поворотом болта 27 относительно гайки 22. Гайка 22 стопорится шплинтом 21.

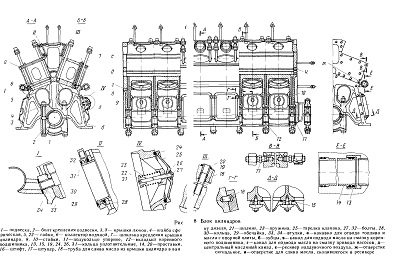

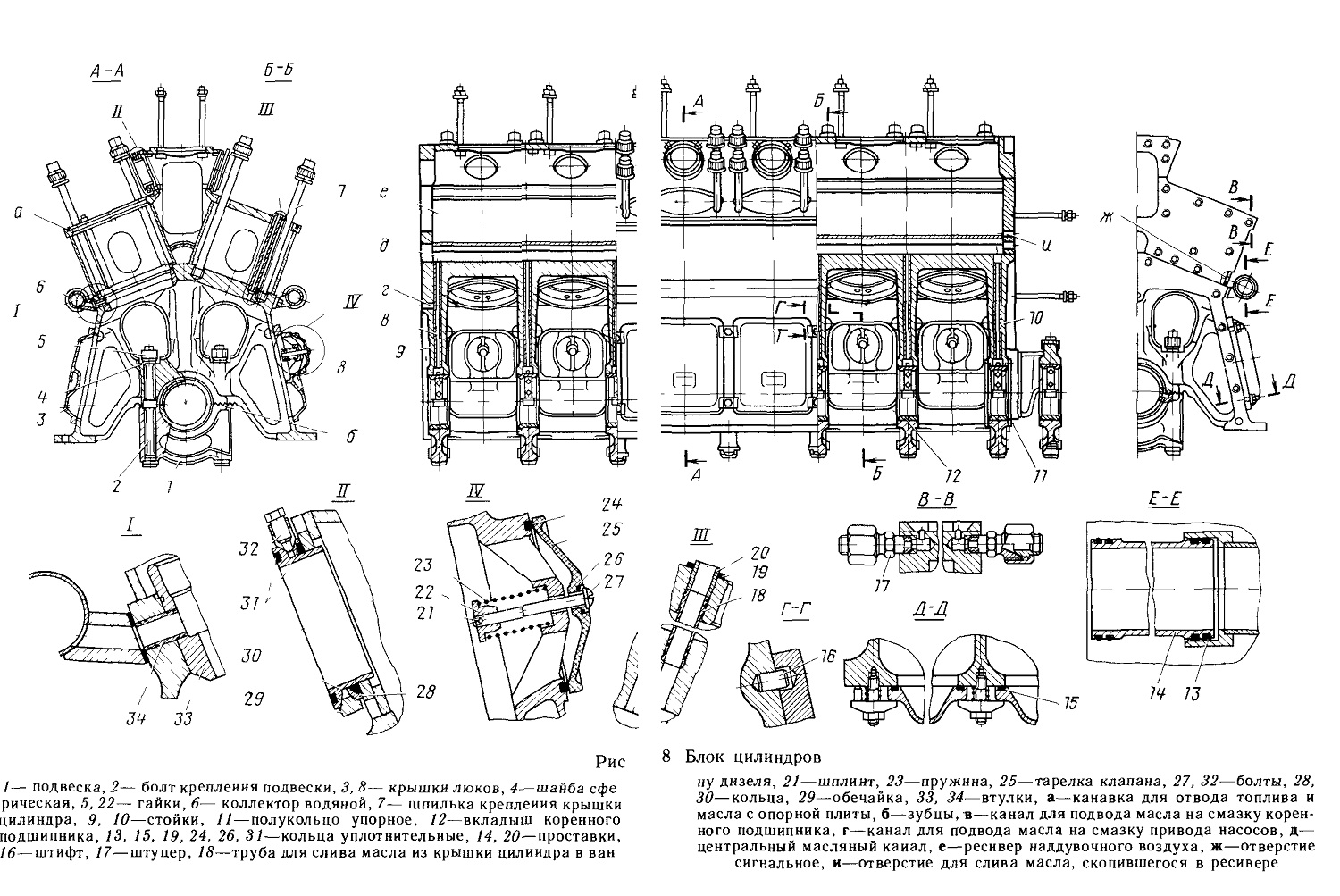

Рис 8. Блок цилиндров
