ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
И КОНСТРУКЦИЯ ОСНОВНЫХ УЗЛОВ ДИЗЕЛЯ
Демпфер дизеля 2-2Д49 тепловоза ТЭМ7
(рис. 11) предназначен для уменьшения напряжений, возникающих вследствие
крутильных колебаний в коленчатом вале и связанных с ним механизмах.
Демпфер установлен на фланце коленчатого вала и закреплен болтами 4 и
штифтами 7. Перемещению штифтов препятствуют замочная пластина 6 и болты
5.
Демпфер состоит из маховика 2, корпуса 3 с завальцованной в него крышкой
1. Пространство между маховиком и корпусом заполнено силиконовой
жидкостью, имеющей высокую вязкость.

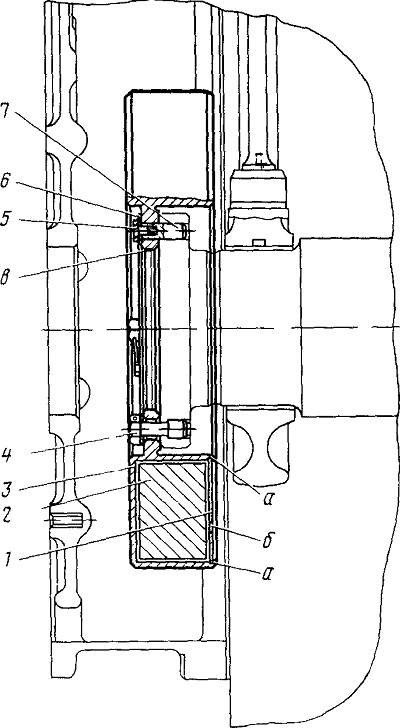

Рис 11 Демпфер
1—крышка, 2—маховик, 3—корпус, 4, 5—болты, 6—пластина замочная, 7—штифт,
а—места соединения крышки с корпусом, б—место установки заглушки,
в—зазор проверочный
