РАСЧЕТ И ИСПЫТАНИЯ АВТОМОБИЛЬНЫХ ГАЗОВЫХ РЕДУКТОРОВ НИЗКОГО ДАВЛЕНИЯ
ИСПЫТАНИЯ АВТОМОБИЛЬНЫХ ГАЗОВЫХ РЕДУКТОРОВ НИЗКОГО ДАВЛЕНИЯ
Испытания. Автомобильные газовые редукторы
испытывают для определения герметичности запорных элементов, давления их
открытия и закрытия, а также давления газа в полостях. Схема установки
для испытаний газовых редукторов показана на рис. 53. Установка имеет
пьезометр 1, подключаемый ко второй ступени редуктора, пьезометр 2,
подключаемый к разгрузочному устройству 6.
Для передачи вакуума из вакуумного насоса в разгрузочное устройство 6
служит трубопровод 5. Сжатый воздух от компрессорной установки в полость
первой ступени подводится через тройник 8. С помощью регулировочного
ниппеля 9 во второй ступени устанавливают давление 100... 150 Па. (При
ввертывании ниппеля 9 давление увеличивается.) После регулировки
давления необходимо проверить ход штока 10. Давление в первой ступени
регулируется при помощи гайки и контролируется с помощью манометра 7.
Давление на входе в редуктор регистрируется манометром 3.
Испытания и регулировка редуктора заключаются в правильной установке
давления в полостях первой и второй ступеней, проверке герметичности
дозирующего экономайзериого устройства 4.
Регулировочные параметры редукторов (массой 4,7 кг), устанавливаемых на
газобаллонных автомобилях, приведены в табл. 17.
Вторая ступень должна обеспечивать снижение давления от значения
давления в первой ступени (см. табл. 17) до давления 20... 100 Па при
работе дсигателя на режимах холостого хода. Открытие клапана второй
ступени должно происходить при наличии в разгрузочном устройстве вакуума
0,7... 0,8 кПа.
Давление в первой ступени, указанное в табл. 17, устанавливается при
полностью открытом клапане второй ступени.
Ход штока мембраны клапана второй ступени должен быть не менее 5 мм.
Разгрузочное устройство испытывают на герметичность. Для этого
внутреннюю его полость соединяют с вакуумным насосом. При вакууме в
вакуумной полости 73,15 кПа герметичность разгрузочного устройства
должна быть полной. Допускается снижение вакуума не более 1,3 кПа в
течение 1 мин.
Значение вакуума, при котором полностью сжимается коническая пружина
разгрузочного устройства, должно быть равно 0,75 кПа.

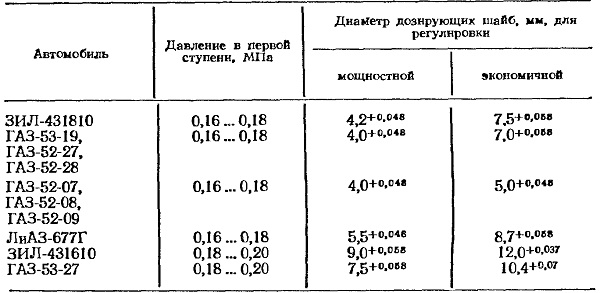

Таблица 17

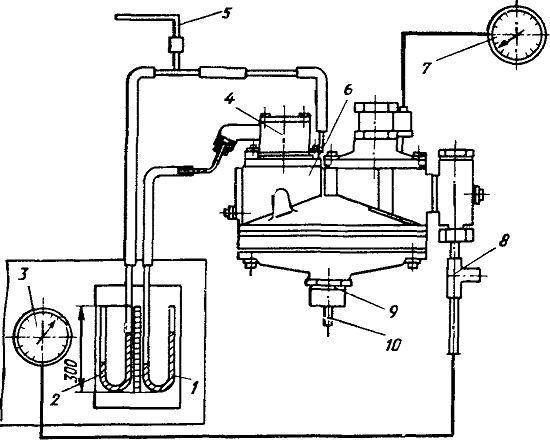

Рис. 53. Схеме установки для испытаний газовых редукторов низкого давления
