РАСЧЕТ И ИСПЫТАНИЯ АВТОМОБИЛЬНЫХ ГАЗОВЫХ  РЕДУКТОРОВ ВЫСОКОГО ДАВЛЕНИЯ

Расчет. Он сводится к определению расхода газа через регулируемые и нерегулируемые дозирующие устройства, их проходных сечений, а также усилий рабочей пружины.

Расход газа через дозирующие отверстия редуктора высокого давления можно с достаточной степенью точности определить по уравнению адиабатного течения газа

Испытания. Они связаны с определением герметичности разъемных соединений, начала срабатывания предохранительного клапана и изменения рабочего давления при изменении давления газа на входе в редуктор.

Схема установки для испытаний газовых редукторов на герметичность показана на рис. 58.

Внутреннее сечение входного трубопровода 1 должно составлять не менее 50% площади канала редуктора 4.

Проходное сечение выходного трубопровода 5 должно быть не менее проходного сечения выходного канала редуктора 4.

Длина трубопровода 10 от редуктора до расходной шайбы должна быть не менее 50 диаметров проходного сечения трубопровода редуктора.

Герметичность разъемных соединений проверяют при подведении к редуктору максимального давления и установлении максимального рабочего давления после редуктора.

Герметичность редуцирующего узла одноступенчатого редуктора проверяют после трехкратной нагрузки регулирующей пружины до начала открытия редуцирующего узла. Проверка осуществляется при полностью вывернутом регулирующем винте измерением давления на входе в редуктор.

Отсутствие роста мыльных пузырей на выходном штуцере редуктора свидетельствует о герметичности редуцирующего узла.

Изменение рабочего давления и предела редуцирования при изменении давления газа на входе в редуктор определяют иа стенде.

По результатам испытаний строят характеристику рвЫх= =f(Рвх), определяют предел редуцирования минимального давления на входе рИх тш в редуктор и статического отклонения рабочего давления газа. Зависимость рабочего давления от давления газа на входе в редуктор представлена на рис. 59. Из рис. 59 следует, что заданная точность поддержания рабочего давления достигается при снижении давления на входе в редуктор не ниже Рвхтш (предел редуцирования).

При заданном пределе редуцирования pBxmin по кривой (см. рис. 59) можно определить максимальное изменение рабочего давления при изменении давления газа на входе в редуктор от

Рвх шах до Рвх min

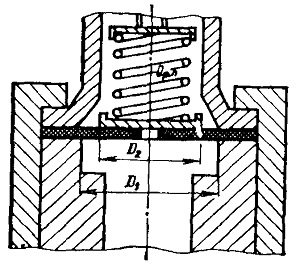

Рис. 57. Схема для определения усилия рабочей пружины

Рис. 58. Схема установки для испытаний редукторов высокого давления:
1 — входной трубопровод; 2 и 6 — запорные вентили; 3 и S-манометры соответственно высокого и рабочего давления; 4 — редуктор; б — выходной трубопровод; 7 — расходная шайба
