СМЕСИТЕЛИ С ПЕРЕМЕННЫМ СЕЧЕНИЕМ ДИФФУЗОРА В
АВТОМОБИЛЬНЫХ ГАЗОВЫХ БАЛЛОНАХ
Примером конструкции карбюратора-смесителя с переменным сечением
диффузора является карбюратор-смеситель К-80Д (рис. 70). Прибор состоит
из трех основных частей — корпусов воздушной горловины, поплавковой 1 и
смесительной камер.
В корпусе 2 установлена газовая форсунка 3, через которую на всех
режимах работы двигателя подается газ. Требуемое обогащение горючей
смеси достигается автоматически при уменьшении проходного сечения для
воздуха в диффузорах. Минимальная частота вращения, соответствующая
режиму холостого хода, регулируется в карбюраторе-смесителе поворотом
дроссельной заслонки упорным винтом, а также изменением давления газа на
выходе из редуктора. Регулировка частоты вращения режима холостого хода
при работе на бензине осуществляется винтом, воздействующим на диффузор
4 переменного сечения. По мере увеличения открытия дроссельной заслонки
5 сечение диффузора возрастает рычагами. Проходное сечение для воздуха
возрастает, и горючая смесь обедняется. При дальнейшем открытии
дроссельной заслонки положение диффузора зависит только от скорости
движения газовоздушного потока. Когда дроссельная заслонка находится в
положении, близком к полному открытию, сечение диффузора становится
меньше. Вакуум в зоне форсунки увеличивается, и газовоздушная смесь
начинает обогащаться. При резком открытии дроссельной заслонки сечение
диффузора увеличивается, что вызывает некоторое обогащение смеси,
необходимое для более интенсивного разгона автомобиля. Вместе с
карбюратором-смесителем К-80Д устанавливается двухступенчатый газовый
редуктор без эконо-майзерного устройства.

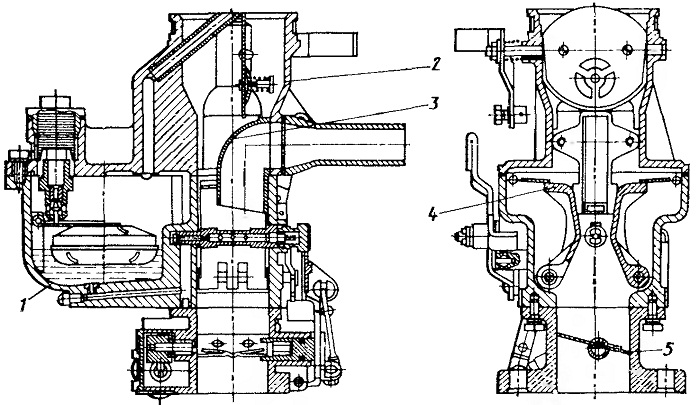

Рис. 70. Карбюратор-смеситель К-80Д
