Трактор Т-16. Устройство системы питания дизельного двигателя, топливный бак дизеля Д-16

Система питания двигателя Д-16 (рис. 17) устроена из следующих основных устройств: топливного бака 5, фильтра-отстойника 6, топливного фильтра 11, топливного насоса 9 с подкачивающим насосом, регулятора 7, топливопроводов низкого и высокого давления, форсунок 1, воздухоочистителя 3, впускного коллектора 2, выпускного трубопровода с искрогасителем.
Из бака топливо через фильтр-отстойник поступает по топливопроводу к подкачивающему насосу. Под небольшим давлением от подкачивающего насоса топливо по топливопроводу 10 низкого давления поступает в фильтр, где очищается от механических примесей. Очищенное топливо по топливопроводу 10 поступает в канал головки топливного насоса высокого давления (ТНВД). Из головки насоса топливо попадает во внутреннюю полость гильз плунжерных пар и под давлением 12,5 МПа по топливопроводам 8 высокого давления поступает в форсунки, которые в конце такта сжатия впрыскивают топливо в предкамеры головок цилиндров.

Рис. 17. Устройство системы питания дизельного двигателя Д-16:
1 - форсунка; 2 - впускной коллектор; 3 - воздухоочиститель; 4 - подкачивающий насос; 5 - топливный бак дизеля; б - фильтр-отстойник; 7 - регулятор; 8 и 10 - топливопроводы; 9 - ТНВД с подкачивающим насосом; 11 - топливный фильтр.

Избыток топлива из головки насоса возвращается по трубке в подкачивающий насос. Просочившееся через зазоры между деталями форсунки топливо стекает по сливным трубкам.

Трактор Т-16. Топливный бак дизеля Д-16

Топливный бак дизеля (рис. 18) расположен под сиденьем оператора и прикреплен болтами к стойкам сиденья.

Рис. 18. Топливный бак дизеля (Д-16):
1 - патрубок; 2 - крышка; 3 - заливная горловина; 4 - указатель уровня топлива; 5 - бак; 6 - амортизационные прокладки; 7 и 14 - сетчатые фильтры; 8 - сливной краник; 9, 12 и 15 - трубки; 10 - расходный краник; 11 - перегородки бака; 13 и 16 - штуцеры.

Для амортизации между фланцем топливного бака трактора Т-16 М и трактора Т-16 МГ и стойками помещены резиновые прокладки 6. Бак состоит из двух частей, выштампованных из листовой стали и приваренных друг к другу.
К верхней и нижней частям бака приварены перегородки 11, которые служат для придания баку жесткости и смягчения гидравлических ударов при движении шасси. В верхней части приварена заливная горловина в которую вставлены воронка 1 и указатель уровня топлива 4. Горловина закрыта крышкой 2. Боковая поверхность воронки имеет отверстия для прохода топлива и обернута приваренной к ней сеткой. Топливо, проходя через сетку, очищается от примесей.

Трактор Т-16. Топливный фильтр дизеля Д-16

В два отверстия нижней части вставлены и приварены к ней штуцера 13 к которым припаяны сетчатые фильтры 7 и 14. Через отверстия в штуцерах по трубкам 9, 12 через расходный краник топливо поступает в трубку 15 и из нее в топливную магистраль шасси. Проходя через фильтры 7 и 14, топливо очищается. Фильтры расположены относительно дна бака так, чтобы нельзя было полностью израсходовать топливо. В этом случае на дне бака остается часть топлива, которое вместе с примесями сливают через сливной краник 8. К штуцеру 16 присоединяют трубку подкачивающего насоса.
Топливо очищается от примесей в топливном фильтре дизеля, состоящем из сварного корпуса 1 (рис. 19), крышки 2, краника 3, фильтрующего элемента 4, стержня 6, болтов 7 поворотных угольников, упорной шайбы 11 и пружины 13. Подкачивающий насос нагнетает топливо по трубке и каналам в болте поворотного угольника и крышке фильтра в полость корпуса. Крышка закреплена на корпусе соединительной гайкой 9, навертываемой на стержень 6 фильтра. Между гайкой и крышкой помешена прокладка. На стержень налег фильтрующий элемент 4, прижимаемый снизу пружиной 13 к крышке. Чтобы топливо не попало во внутреннюю полость элемента, не проходи через фильтрующую среду, между упорной шайбой 11 и стержнем установлено уплотнительное кольцо 10.

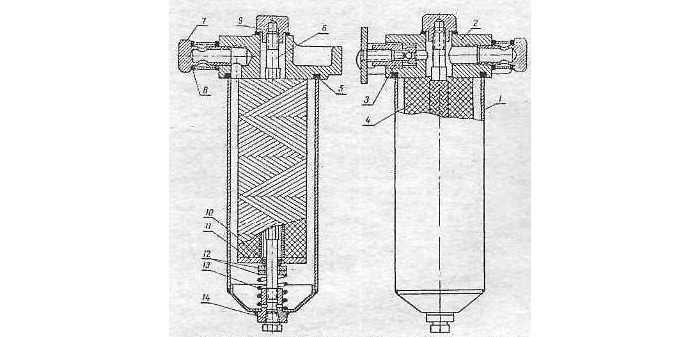

Рис. 19. Топливный фильтр дизеля (Д-16):
1 - корпус; 2 - крышки фильтра с трубкой в сборе; 3 - краник; 4 - фильтрующий элемент; 5 - прокладка крышки фильтра; 6 - стержень; 7 - болт поворотного угольника; 8 - защитная втулка; 9 - соединительная гайка; 10 - уплотнительное кольцо; 11 - упорная шайба; 12 - поджимные шайбы; 13 - пружина; 14 - пробка.

Фильтрующий элемент состоит из хлопчатобумажной пряжи, намотанной на сетчатую трубку. Трубку для лучшей фильтрации топлива перед намоткой пряжи обертывают фильтрующей бумагой. Топливо, просачиваясь через нитки и бумагу в сетчатую трубку, очищается от примесей и воды. Профильтрованное топливо через каналы в головке и болте поворотного угольника по топливопроводу поступает в головку топливного насоса.
