Трактор ДТ-175С. Насос предпусковой прокачки масла дизеля СМД-66

Насос предпусковой прокачки масла. В предпусковой период масло к точкам смазывания дизеля принудительно подается насосом предпусковой прокачки. Он представляет собой односекционный насос шестеренного типа с подачей 13 л/мин при частоте вращения 2080 мин-1 и температуре масла 20 °С. Качающий узел состоит из двух прямозубых шестерен 1 и 10 (рис. 13) с числом зубьев 8 и модулем 3,5 мм. Ведущая шестерня выполнена заодно с валиком и вращается в бронзовой втулке корпуса и расточенном отверстии крышки, а ведомая — на оси 9, запрессованной в корпус 8 насоса.

Качающий узел смонтирован в алюминиевом корпусе и закрыт чугунной крышкой 11. Крышку к корпусу прикрепляют с помощью болтов 12. Стык корпуса

и крышки уплотнен резиновым кольцом 2, уложенным в торцевую канавку корпуса. На шлицевой части ведущего валика установлена шестерня 5 привода насоса, которая находится в постоянном зацеплении с шестерней редуктора пускового двигателя. Соединение затянуто гайкой и законтрено замковой шайбой. Рабочая полость приводной шестерни отделена от качающей секции резиновой манжетой 4, а с противоположной стороны закрыта стальной крышкой 6.

Верхней плоскостью корпуса насос устанавливают к обработанной площадке картера маховика под приливом для монтажа пускового устройства на двух штифтах и крепят двумя болтами. Стык уплотнен прокладкой. Отверстие, закрытое пробкой 7, служит для слива масла из редуктора. Масло подводится и отводится по наружным трубопроводам, закрепленным ниппельным соединением к крышке насоса.

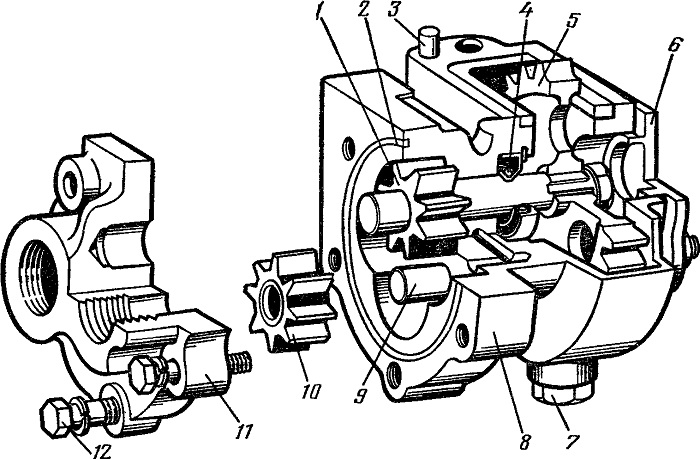

Рис. 13. Насос предпусковой прокачки масла:
1 — ведущая шестерня; 2 — резиновое кольцо; 3 — штифт; 4 — резиновая манжета: 5 — шестерня привода; 6 — крышка корпуса; 7 — пробка сливного отверстия; 8 — корпус насоса; 9 — ось ведомой шестерни; 10 — ведомая шестерня; 11 — крышка насоса; 12 — болт крепления крышки.
