Трактор ДТ-175С. Масляный фильтр
турбокомпрессора дизеля СМД-66
Масляный фильтр турбокомпрессора. Для
дополнительной очистки масла, поступающего в турбокомпрессор, от
механических примесей и смолистых образований применен фильтр сетчатого
типа.
Фильтрующий элемент 2 (рис. 15) изготовлен из сетки с размером стороны
ячейки 0,1 ... 0,112 мм и толщиной латунной
проволоки 0,06 ... 0,08 мм. Сетка свернута в
цилиндр и заформована в верхнюю крышку из полиамида или капроновой
смолы. Вдоль образующей цилиндра снаружи и внутри отформованы ребра.
Для повышения прочности фильтрующего элемента внутри цилиндра
устанавливают каркас 12 из решетного полотна, свернутого также в цилиндр
и скрепленного точечной сваркой. Снизу фильтрующий элемент закрыт
крышкой 15. Собранный таким образом фильтрующий элемент надевают на
центральный стержень 11, приваренный к дну защитного колпака 1, с
предварительно установленными пружиной 16 и шайбой 14. Сверху и снизу
размещены уплотнительные резиновые кольца 10 и 13. К корпусу 6 колпак
прикреплен колпачковой гайкой 7. Прокладка 9, установленная в канавку
корпуса, уплотняет торец колпака.
Масло из главной масляной магистрали по трубке 4 и сверлениям в корпусе
поступает в пространство между колпаком и фильтрующим элементом и,
проходя через сетку, очищается от примесей. После этого масло проходит
вдоль центрального стержня к сверлению в корпусе и по трубке 8 поступает
к среднему корпусу турбокомпрессора на смазывание подшипника ротора.
В фильтре предусмотрен перепускной шариковый клапан 3, перепускающий
масло мимо фильтрующего элемента в случае его засорения. Он
отрегулирован на давление открытия 0,08 ... 0,12 МПа (0,8 ... 1,2
кгс/см2).
При техническом обслуживании фильтр разбирают и промывают в чистом
дизельном топливе.

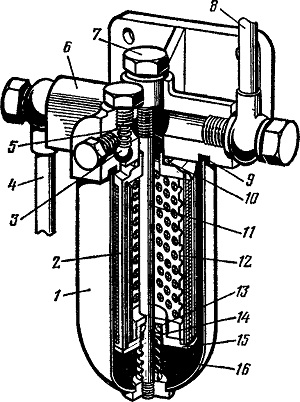

Рис. 15. Масляный фильтр турбокомпрессора:
1 колпак; 2 - фильтрующий элемент; 3 — шарик перепускного клапана; 4 —
трубка для подвода масла к фильтру; б ~ пружина перепускного клапана; 6
— корпус; 7 гайка; 8 — трубка для отвода масла из фильтра; 9 —
прокладка; 10 и 13 — уплотнительные кольца; 11 — стержень; 12 — каркас;
14 — шайба; 15 — крышка; 16 пружина.
