Гидронасос НШ 46У-Л предназначен для работы в гидравлической системе трактора. Гидронасос с приводом в сборе крепится на картере шестерен распределения с левой стороны. Привод осуществляется» от шестерен распределения. Он позволяет по мере необходимости включать в работу гидронасос НШ 46У-Л и отключать его.

Перед длительной работой без применения гидросистемы насос НШ 46У-Л необходимо отключать. Включение и отключение гидронасоса производите только на неработающем двигателе (рис. 26).

Гидронасос НШ 10Е-Л крепится с правой стороны картера шестерен. Он предназначен для подачи масла в гидроусилитель управления главной муфтой сцепления.

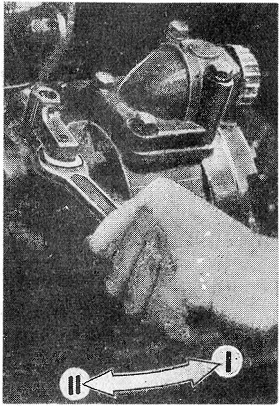

Рис: 26. Трактор ДТ-75М. Отключение гидронасоса НШ 46У-Л:
1 —включен; 2 — выключен
