Трактор ДТ-75М. Пусковое устройство


Пусковое устройство состоит из пускового двигателя, одно-скоростного редуктора и механизма декомпрессии. Для пуска основного двигателя с места водителя применяется устройство с дистанционным управлением.

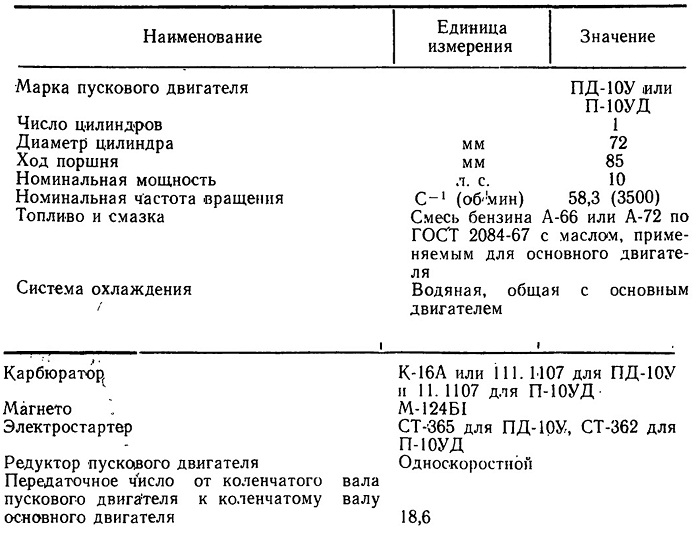

Техническая характеристика пускового устройства приведена в таблице 1.


Таблица 1

Трактор ДТ-75М. Пусковой двигатель П-10УД

Пусковой двигатель — одноцилиндровый карбюраторный двухтактный с кривошипно-камерной продувкой. Пусковой двигатель П-10УД (рис. 23) отличается от пускового двигателя ПД-10У измененной конструкцией некоторых узлов. На пусковой двигатель П-10УД установлены:

— электростартер 6 (СТ-362) с электромагнитным реле, обеспечивающим запуск пускового двигателя посредством дюворота рычажка управления, расположенного на щитке приборов;

— карбюратор 9 (11.1107), имеющий рычажок для управления воздушной заслонкой при помощи гибкого тросика, один конец которого закреплен на рычажке винтом, а другой выведен в кабину. При повороте рычажка против часовой стрелки (при виде на рычажок) воздушная заслонка закрывается;

— магнето (М-124Б1) с клеммой 13, соединенной через выключатель на щитке приборов с «массой» машины;

— воздухоочиститель 8 сухого типа с фильтрующим элементом из пенополиуретана. К отверстиям рычага включения муфты сцепления 1 и рычага включения шестерни 5 присоединяется тяга, которая осуществляет сблокированное управление двигателем из кабины.

Трактор ДТ-75М. Редуктор пускового двигателя П-10УД

Редуктор (рис. 24) предназначен для увеличения крутящего момента, передаваемого от пускового двигателя на венец маховика основного двигателя. Двигатель имеет односкоростнои редуктор. Управляют редуктором одним рычагом. Для удобства регулировки редуктора рычаг и валик включения имеют треугольные шлицы, на рычаге и крышке редуктора имеются метки.

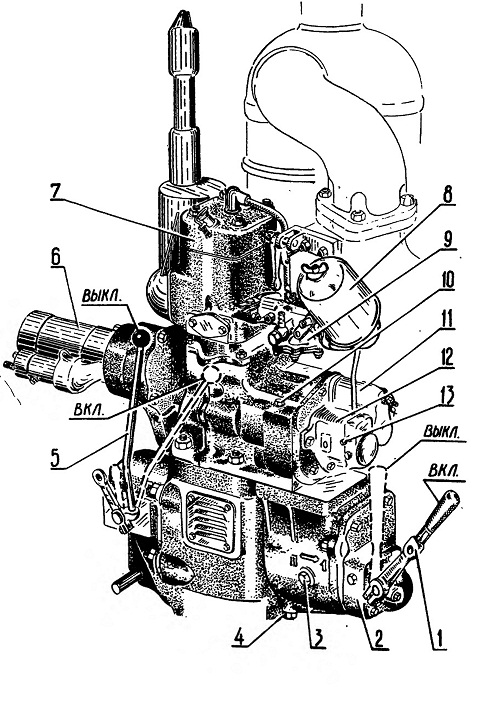

Рис. 23. Трактор ДТ-75М. Пусковое устройство с дистанционным управлением:
1 — рычаг включения муфты сцепления редуктора; 2 — редуктор пускового двигателя; 3 — пробка контрольная; 4 — пробка сливная; 5 — рычаг включения шестерни механизма включения; 6 --электростартер; 7 — пусковой двигатель; 8 — воздухоочиститель пускового двигателя; 9 — карбюратор; 10 — пробка заливная; II — регулятор пускового двигателя; 12 — магнето; 13 — клемма дистанционного выключения магнето

Рис. 24. Трактор ДТ-75М. Редуктор пускового двигателя:

1 — грузы; 2 — толкатель; 3 — держатель грузов; 4 — шестерня механизма включения; 5 — пружины; 6 — вал редуктора; 7 — диск ведомый; 8 — диск тормозной; 9 — диск нажимной; 10 — крышка; 11 — упор нажимной; 12 — подшипник упорный; 13 — шарикоподшипник; 14 — крышка; 15 — шестерня коническая; 16 — шарик фиксатора; 17 — рычаг включения муфты сцепления редуктора (рычаг включения передач); 18 — болт; 19 — ролик; 20 — пружина; 21 — пробка сливная; 22 — шестерня муфты сцепления
