Трактор ДТ-75М. Механизм декомпрессии

Трактор ДТ-75М. Механизм декомпрессии

Механизм декомпрессии предназначен для открытия клапанов при пуске холодного двигателя, регулировке зазора клапанов, проворачивании коленчатого вала двигателя в начальный период пуска. Механизм (рис. 25) состоит из валика 2, корпуса 3, рукоятки декомпрессора 6 с плунжером 5 и пружиной 4, рычажного привода.

Валик декомпрессора устанавливается в стойках 8. Стойки крепятся к опорам осей коромысел шпилькой 1 и болтом 11. На поверхности валика имеются два резьбовых отверстия, в которые ввернуты винты 9. С помощью винтов осуществляется

регулировка механизма декомпрессии. Рычагом 12 рукоятку 6 можно установить в одно из двух положений: «декомпрессор включён», «декомпрессор выключен». Фиксация рукоятки в одном из этих положений производится плунжером 5, входящим в пазы корпуса декомпрессора. При включении декомпрессора винты 9 упираются закругленными концами на коромысло и приоткрывают клапаны.

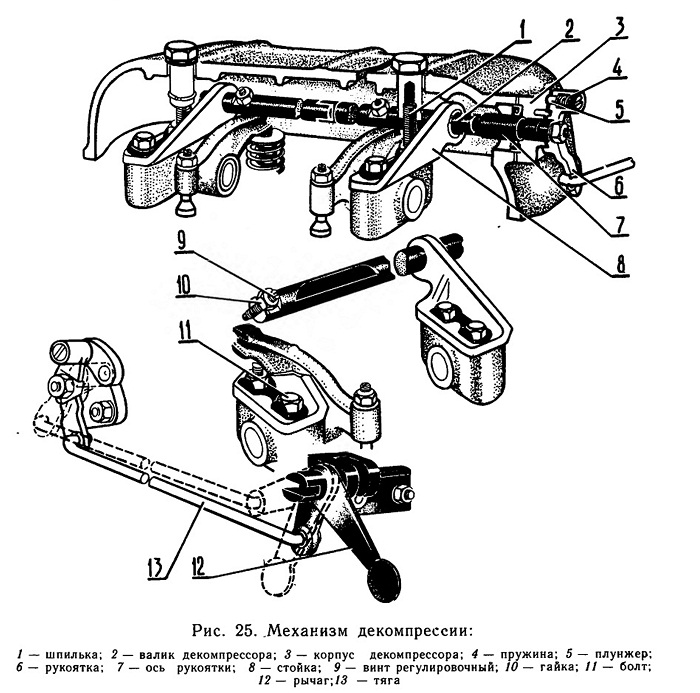

Рис. 25. .Трактор ДТ-75М. Механизм декомпрессии:
