Трактор ДТ-75М. Механизм управления двигателем А-41

Управление подачей топлива производится при помощи рычага 1 (рис. 28), установленного на оси вращающейся во втулках трубы 19. Рычаг управления 1 тягами 2 и 6, соединенными между собой на кронштейне 5, через горизонтальную тягу 9 и тяг^ 10 связан рычагом топливного насоса.

Фиксация рукоятки управления в заданное положение осуществляется фрикционной муфтой, состоящей из нажимного диска /Д, приваренного к оси, диска с приклепанными к нему с двух сторон фрикционными накладками 14, дисков 15 и 16 и

пружины 17, размещенных в корпусе муфты 18. Корпус муфты

имеет пазы, в которые входят выступы диска 15 и диска с

фрикционными накладками 14, чем обеспечивается их неподвижность относительно корпуса. Втулки трубы 19 работают без смазки. Для\смазки втулок кронштейна 5 в отверстие его трубы периодически заливают моторное масло до появления его в зазорах.

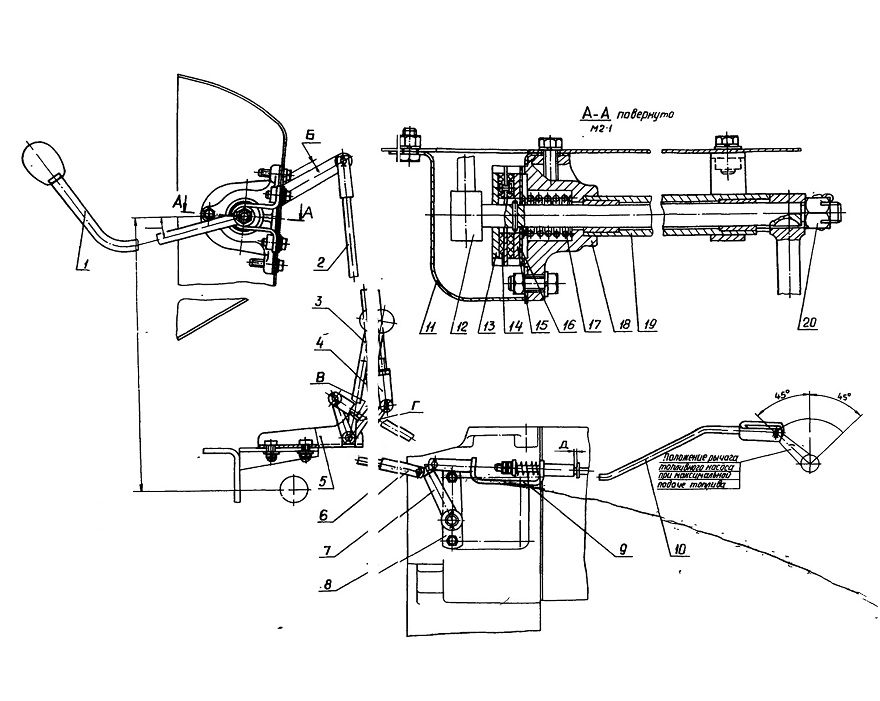

Рис. 28. Трактор ДТ-75М. Управление двигателем:
1 — рычаг управления; 2 — тяга вертикальная; 3 — рукоятка;
4 — вилка; 5 — кронштейн с рычагами в сборе; 6 — тяга;
7 — рычаг промежуточный; 8 — кронштейн промежуточный; 9 — тяга горизонтальная; 10 — тяга топливного насоса; 11 — кожух; 12 — рычаг верхний в сборе; 13 — диск нажимной; 14 — накладка фрикционная; 15 — диск; 16 — диск; 17 — пружина; 18 — корпус муфты; 19 — труба с кронштейном в сборе; 20 — гайка
