Подвеска трактора ДТ-75Н

4.18.

Подвеска трактора ДТ-75Н

На тракторе ДТ-75Н применена эластичная балансирная подвеска, выполненная . с помощью четырех одинаковых балансирных кареток, установленных на цапфах рамы попарно с каждой стороны трактора, опорные катки которых при работе трактора перекатываются по беговым дорожкам гусеничных цепей.

Каретка подвески (рис. 62) представляет собой тележку, состоящую из двух балансиров, внешнего 13 и внутреннего 7, шарнирно соединенных друг с другом осью качания 5. На нижних концах балансиров попарно укреплены опорные катки 15. В верхней части балансиры 13 и 7 распираются цилиндрической пружиной-рессорой 8, которая одним концом заведена в чашку внешнего балансира, а другим насажена на штырь верхней головки внутреннего балансира.

Внешний балансир центральным отверстием с запрессованными в него стальными закаленными втулками 12 свободно насажен на цапфу поперечного бруса рамы.

Каретка подвески удерживается от смещения во внешнюю сторону трактора кольцевой упорной шайбой 9, прижатой к торцу цапфы цанговой гайкой 18, завернутой во внутреннее резьбовое отверстие цапфы. Цанговая гайка имеет сквозную прорезь и внутреннее конусное отверстие, куда входит конусная втулка 17. Во внутреннюю резьбу конусной втулки ввертывается распорный болт 10.

От перемещения по цапфе в сторону рамы каретка удерживается крышкой 25, торец внутренней расточки которой упирается в упорную шайбу 9.

Ось качания 5 балансиров полая. Она плотно посажена в отверстие внутреннего балансира и закреплена в нем конусным клином 1, который спиленной стороной прижимается к лыске, имеющейся на оси. Концы оси качания входят в отверстия втулок 6, обеспечивая шарнирную связь балансиров.

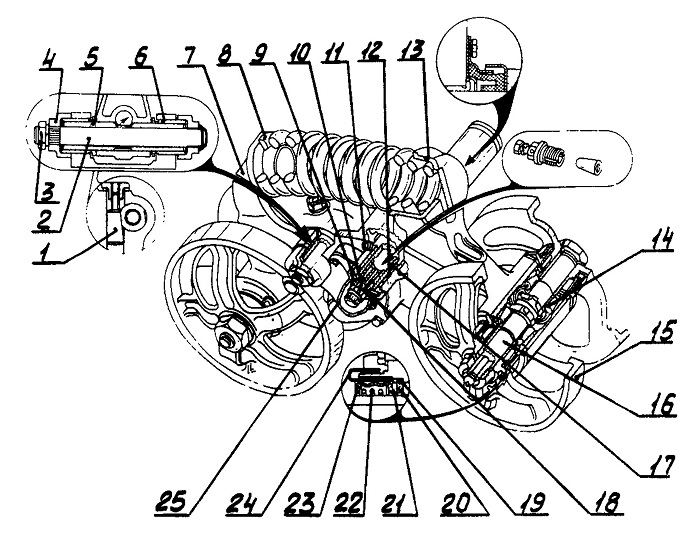

Рис. 62. Kapетка подвески:
1 — клин оси качания; 2 — болт; 3 — гайка; 4 — крышка; 5 — ось качания; 6 — втулка; 7 — внутренний балансир; 8 — пружина (рессора); 9 — упорная шайба; 10 — распорный болт; 11 — пробка заливного отверстия; 12—втулка цапфы; 13 — внешний балансир; 14 — роликовый подшипник; 15 — опорный каток; 16 — ось опорного катка; 17 — конусная втулка; 18 — цанговая гайка; 19—резиновое кольцо;
20 — кольцо уплотнения; 21 — малое кольцо уплотнения; 22—пружина уплотнения; 23 — резиновый чехол; 24 — колпак уплотнения; 25 — крышка

Соединение оси качания защищено от попадания грязи и пыли крышками 4, напрессованными на концы втулок 6. Крышки 4 прижаты к торцам внешнего балансира с помощью болта 2, пропущенного через отверстия крышек и ось качания, и гайки 3.

Трущиеся поверхности цапфы и втулок смазываются маслом, заливаемым в центральную полость внешнего балансира через отверстие, закрываемое пробкой 11.

В нижней части балансиров установлены оси 16 опорных катков, вращающиеся на двух конических роликовых подшипниках 14. Наружные обоймы подшипников имеют скользящую посадку в отверстиях балансиров. На концы осей 16 напрессованы опорные катки 15. Конические подшипники опорных катков смазываются жидкой смазкой; подтекание смазки предотвращается торцевым уплотнением.

Устройство уплотнения опорных катков следуюшее: на двух лысках ступицы катка 15 посажено каленое шлифованное кольцо 21, которое может свободно перемещаться вдоль ступицы. Это кольцо прижимается пружиной 22 к неподвижному шлифованному кольцу 20, которое уплотнено в корпусе уплотнения резиновым кольцом 19.

Для уплотнения нерабочей стороны кольца пружина заключена в уплотняющий чехол 23 из маслостойкой резины. От попадания грязи уплотнение защищено лабиринтом, образуемым колпаком 24 уплотнения.

4.19.

Направляющее колесо с натяжным амортизирующим устройством трактора ДТ-75Н

Направляющее колесо 1 (рис. 63) установлено в передней части трактора на двух конических роликовых подшипниках 2, напрессованных на нижний конец коленчатой оси 3. Другим, верхним концом коленчатая ось вставлена в отверстие с закаленными втулками опоры 4, вваренной в лонжерон рамы, и удерживается в нем с помощью шайбы и болтов.

Роликовые подшипники 2 крепятся на коленчатой оси 3 гайкой 15 со шплинтом. Осевая фиксация направляющего колеса обеспечивается стопорным пружинным кольцом. У направляющих колес подшипники смазывают жидкой смазкой, а уплотнения имеют аналогичную конструкцию с уплотнением опорных катков.

Смазка и удаление старой смазки подшипников 2 производятся через центральное и сливное отверстия, закрытые соответственно пробками 13.

Втулки коленчатой оси смазываются солидолом, закладываемым в опоры коленчатых осей при каждом ремонте этой сборочной единицы.

Со щекой коленчатой оси шарнирно соединен натяжной пружинный механизм, устроенный следующим образом.

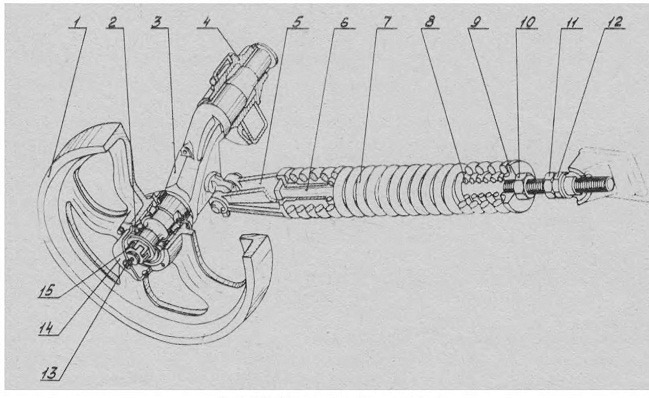

Рис. 63. Направляющее колесо:
1 — направляющее колесо; 2 — роликовый подшипник; 3 — коленчатая ось; 4 — опоре коленчатой оси; 5 — кронштейн; 6 — натяжной болт; 7 — наружная пружина; 8—внутренняя пружина; 9 — упорная шайба; 10—гайка упорной шайбы; 11 —контргайка; 12 — гайка регулировочная; 13 —коническая пробка; 14 — крышка; 15 — гайка

Через отверстие в ступице упора 5 пропущен натяжной болт 6. Его прямоугольная головка удерживается от провертывания проушинами упора. На ступицу упора 5 установлена наружная пружина 7, а на стержень болта — внутренняя пружина 8. Упорная шайба 9 при помощи гайки 10 сжимает пружины до размера 640 мм между торцами ступицы упора 5 и упорной шайбы.

На выступающей за гайку 10 части болта 6 навернуты регулировочная гайка

12 и контргайка 11. Цилиндрическим хвостовиком регулировочная гайка входит во внутреннее отверстие упорного яблока, вложенного в сферическую головку упорного кронштейна рамы.

Если гусеничная цепь чрезмерно натягивается, направляющее колесо отходит назад, поворачивая коленчатую ось; при этом упорная шайба 9 сжимает пру-жины, пропуская по своему отверстию болт 6. Благодаря этому гусеничная цепь не получает жесткого распора и ее натяжение остается нормальным, а по мере ослабления натяжения гусеницы направляющее колесо под действием пружин 7 и 8 возвращается в прежнее положение.

Следует иметь в виду, что натяжение гусеничной цепи не зависит от степени затяжки амортизирующих пружин, а зависит только от положения регулировочной гайки 12; поэтому при регулировке натяжения гусеничной цепи гайку 10 вращать не следует.

На тракторе может быть установлен гидравлический механизм натяжения (ГМН) гусеничной цепи (см. раздел 12).
