Гусеничная цепь трактора ДТ-75Н



На тракторе установлены универсальные гусеничные цепи, обеспечивающие сцепные качества при гололеде и безопасность движения трактора с боковым уклоном в летнее и зимнее время.

В конструкцию универсальных звеньев заложен запас на износ у проушин 8— 10 мм и у цевок 15—16 мм, что обеспечивает при своевременной многократной замене пальцев и использовании звеньев до полного износа высокую долговечность гусениц.

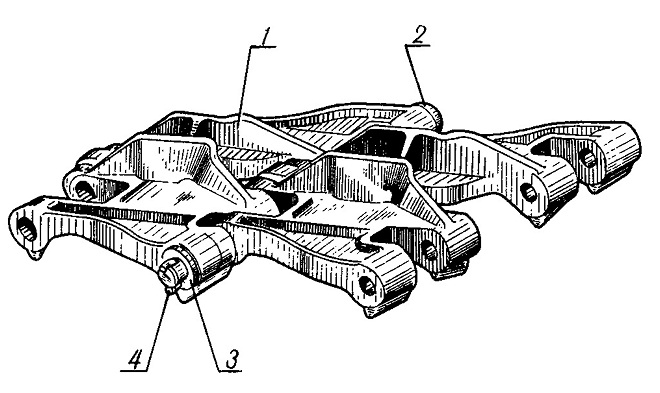

Рис. 65. Гусеничная цель
1 — звено гусеницы; 2 — палец; 3 — шайба; 4 шплинт







Гусеничная цепь состоит из звеньев 1 (рис. 65), шарнирно соединенных между собой пальцами 2.

Пальцы вставлены в отверстия проушин звеньев и удерживаются от выпадания с внешней стороны выштампованными головками, а с внутренней — шплинтами 4 и шайбами.

Звено гусеницы представляет собой стальную отливку сложной конфигурации, имеющую семь проушин: четыре с одной стороны и три с другой. Середина центральной проушины с внешней стороны утолщена и представляет собой цевку, предназначенную для зацепления с зубьями ведущего колеса. Со стороны внутренней поверхности цепей звенья имеют беговые дорожки, по которым перекатываются опорные катки кареток подвески, а также направляющие реборды, проходящие между ободьями опорных катков, поддерживающих роликов и с внешней стороны ободьев направляющих колес. На нижней поверхности звеньев расположены шпоры для сцепления с почвой.

Устанавливают гусеничные цепи на трактор так, чтобы зубья ведущих колес при переднем ходе трактора упирались в утолщенную цевку с внешней стороны звена. При таком «толкающем» способе зацепления цевка не скользит по профилю зуба, вследствие чего меньше изнашиваются поверхности, участвующие в зацеплении.

С целью исключения случаев преждевременной выбраковки гусеничных цепей и ведущего колеса соблюдайте следующие правила по эксплуатации и обслуживанию:

а) гусеничные цепи, для обеспечения принципа толкающего зацепления, устанавливают на трактор так, чтобы при движении трактора вперед опорные катки накатывались на звенья со стороны четырех проушин, а зубья ведущих колес давили на цевки снаружи, со стороны тройных проушин;

б) в процессе эксплуатации трактора стрела провисания верхнего участка гусеничной цепи между поддерживающими роликами должна быть в пределах 30—50 мм;

Если гусеничная цепь удлинится (вследствие износа шарниров) настолько, что коленчатая ось направляющего колеса, установленная в крайнее переднее положение, не сможет поддерживать стрелу провисания верхнего участка гусеничной цепи в указанных пределах, то разъедините цепь и удалите из нее одно звено с пальцем. Крайнее переднее положение догтигаетс* при полном заходе резьбового конца натяжного болта в сферическую поверхность кронштейна;

в) в период работы гусениц с первым комплектом пальцев допускается удаление из каждой цепи двух звеньев. При необходимости удаления третьего звена, при длине участка гусеничной цепи из 10 звеньев 1810—1830 мм и износе пальцев примерно на 3,5—4 мм производится первая замена пальцев.

При замене пальцев в каждую гусеничную цепь добавляется по одному звену из числа удаленных в процессе эксплуатации.

При работе со вторым комплектом пальцев, после удаления двух звеньев из каждой гусеничной цепи и достижения длины участка гусеничной цепи из

10 звеньев 1830—1850 мм производится вторая замена пальцев с добавлением в каждую гусеничную цепь по одному звену.

При работе гусениц на супесчаной и песчаной почвах возможна третья замена пальцев. В этом случае замена пальцев производится после удаления одного-двух звеньев и достижения длины участка гусеничной цепи из 10 звеньев 1870 мм.

При третьей замене пальцев гусеничная цепь может состоять из 40 звеньев.

При работе гусениц на всех видах почв эксплуатация гусениц с последующим комплектом пальцев должна продолжаться до сквозного износа цевок и беговых дорожек не менее чем у 10 звеньев или износа проушин до размера 30—32 мм.







Только после этого гусеница подлежит выбраковке.

Увеличение шага гусеничной цепи до 187 мм, при наличии запаса на износ проушин звеньев, не является выбраковочным признаком;

г) при нарушении прямолинейности движения трактора вследствие неодинакового удлинения правой и левой гусеничных цепей (при разнице в длине участка из 10 звеньев — 10 мм) гусеничные цепи при очередной замене пальцев необходимо поменять местами с сохранением толкающего зацепления и положения головок пальцев с наружной стороны гусеничной цепи.

В случае значительного одностороннего износа зубьев ведущих колес (до 12 мм) их необходимо поменять местами, т. е. правое колесо поставить на левую сторону трактора, а левое — на правую.

Не допускается работа трактора с погнутыми коленчатыми осями направляющих колес и сильно изношенными втулками опоры оси в раме, так как вследствие перекосов направляющих колес реборды звеньев набегают на обод колеса, что может привести к сбросу гусениц.
