4.17.

Рама трактора ДТ-75Н




Рама трактора (рис. 61) сварная, состоящая из двух сварных продольных лонжеронов 20 прямоугольного сечения, соединенных между собой передним брусом 3, поперечными брусьями 6 и 12 и задней осью 16. Задняя ось соединительными кронштейнами 15 и болтами 14 крепится к задним кронштейнам 18, приваренным к лонжеронам. На переднем брусе имеются места для крепления передней опоры дизеля и груза 2 с закрепленным на нем грузом 1, устанавливаемых в качестве балласта для уравновешивания трактора при работе с тяжелыми сельскохозяйственными орудиями, навешенными сзади.

Задние опоры дизеля крепятся к накладкам 19, приваренным к лонжеронам. В передней части лонжеронов снизу приварены буксирные крюки 22.

В отверстиях лонжеронов установлены и приварены опоры 21 коленчатых осей направляющих колес.

В пустотелых головках концов поперечных брусьев 6 и 12 расточены отверстия, в которые вставлены цапфы 5 кареток подвески. Цапфы зажаты в разрезных головках болтами. Внутри цапф имеются полости для смазки.

К поперечному брусу 12 приварена опора 17 корпуса трансмиссии.

К лонжеронам рамы сверху приварены кронштейны 7, на которые устанавливаются верхняя ось 10, и задние фланцы с кронштейнами 13 для установки и крепления кабины. Верхние кронштейны и задние фланцы имеют обработанные плоскости для крепления поддерживающих роликов.

На передних концах лонжеронов приварены кронштейны 4 предназначенные для крепления водяного радиатора. Эти кронштейны, верхние головки 8 и резьбовые отверстия на торцах переднего бруса 3 могут быть использованы для крепления навешиваемого на трактор оборудования.

К лонжеронам рамы трактора, укомплектованного реверс-редуктором, приварены подушки, используемые для крепления поперечной балки бульдозера.

На пальцы 9 устанавливаются резиновые амортизаторы и основание, предназначенные для установки кабины трактора.

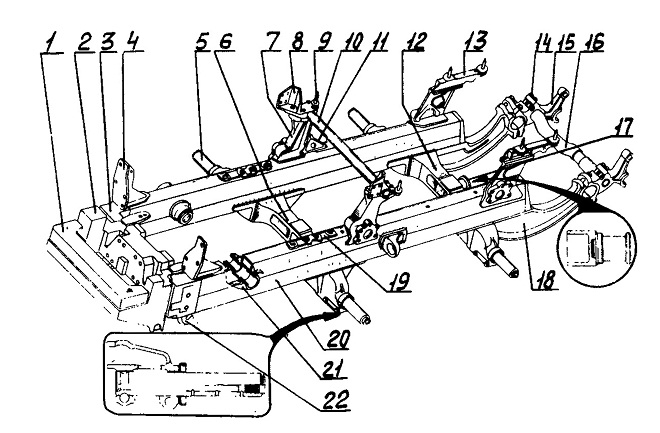

Рис. 61. Рама трактора:
1 — груз малый; 2 — груз; 3 — брус передний; 4 — кронштейн передний; 5 — цапфа каретки подвески; 6—брус поперечный средний; 7 — кронштейн верхний; 8—головка верхняя; 9—палец; 10—ось верхняя; 11 — кронштейн для крепления гидроусилителя; 12—брус поперечный задний; 13 — кронштейн; 14 — болт крепления задней оси; 15 — кронштейн соединительный; 16—ось задняя; 17 — опора корпуса заднего моста; 18 — кронштейн задний; 19—накладка для крепления задних опор дизеля; 20 — лонжерон рамы; 21 — опора коленчатой оси; 22—крюк буксирный
