4. УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ТРАКТОРА ДТ-75Н

4.1.

Устройство дизеля СМД-18Н трактора ДТ-75Н

Дизель СМД-18Н представляет собой четырехтактный рядный двигатель жидкостного охлаждения с непосредственным впрыском топлива и турбонаддувом.

Дизель состоит из блок-картера, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, системы питания, системы смазки, системы охлаждения, системы пуска и агрегатов электрооборудования.

Принцип действия дизеля заключается в преобразовании тепловой энергии газов, образующихся при сгорании топлива, в механическую работу.

Каждый цикл осуществляется в течение двух оборотов коленчатого вала и включает 4 такта: впуск, сжатие, рабочий ход и выпуск.

При такте впуска, когда поршень движется от ВМТ к НМТ, в цилиндр через открытый впускной клапан поступает предварительно сжатый в турбокомпрессоре воздух. При движении поршня от НМТ к ВМТ при закрытых клапанах воздух в цилиндре сжимается. При этом температура сжимаемого воздуха повышается. В конце такта сжатия через форсунку в камеру сгорания в поршне впрыскивается дизельное топливо. Распыленное и перемешанное в среде сжатого воздуха топливо самовоспламеняется. Образующиеся при сгорании топлива газы, расширяясь, давят на днище поршня, в результате чего поршень перемещается к НМТ, совершая рабочий ход. Движение через поршневой палец и шатун передается на кривошип коленчатого вала, заставляя его вращаться.

Когда поршень после рабочего хода начинает двигаться от НМТ к ВМТ, открывается выпускной клапан, и отработавшие газы выталкиваются поршнем из цилиндра, происходит TfiKT выпуска.

После выпуска отработавших газов цикл повторяется.

Рабочие ходы в цилиндрах дизеля следуют один за другим в порядке работы цилиндров 1—3—4—2. Для лучшего протекания рабочего процесса открытие и
закрытие впускного и выпускного клапанов не совпадают с положением поршня в мертвых точках. Фазы газораспределения показаны на рис. 6.

Опережение открытия и запаздывание закрытия впускного клапана обеспечивает лучшее наполнение цилиндра свежим воздухом. Опережение открытия и запаздывание закрытия выпускного клапана обеспечивает более полное удаление отработавших газов из цилиндра дизеля.

На дизеле применено охлаждение поршней маслом, что позволяет снизить температуру поршней в зоне поршневых колец и повысить надежность работы дизеля в целом.

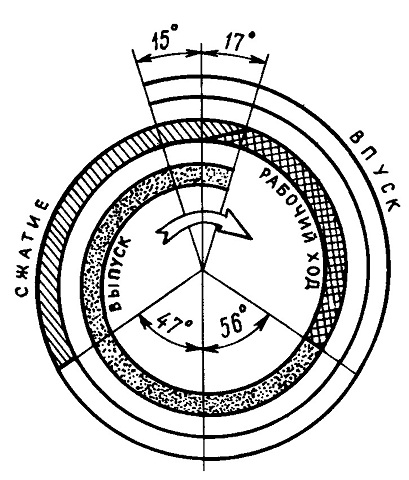

Рис. 6. Фазы газораспределения
