Система охлаждения закрытая с принудительной циркуляцией охлаждающей жидкости. Она состоит из насоса, вентилятора и радиатора. Система охлаждения — общая для основного и пускового двигателей. Температура жидкости в системе контролируется дистанционным термометром. Резьбовое гнездо для установки датчика температуры расположено в водоотводящей трубе. Для слива жидкости из системы на блок-картере и нижнем бачке радиатора имеются сливные краники.

При пуске, когда работает только пусковой двигатель, циркуляция жидкости в системе создается вследствие разности плотностей нагретой и охлажденной жидкости. Во время работы основного двигателя циркуляция охлаждающей жидкости осуществляется центробежным насосом. Из насоса жидкость под давлением поступает по водораспределительному каналу в водяную рубашку

основного двигателя и в водяную рубашку пускового двигателя, из нее в радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором, а затем снова поступает к водяному насосу.

Радиатор системы охлаждения двигателя А-01МЛ трактора ТТ-4

Радиатор системы охлаждения (рис. 43) состоит из четырех-рядной трубчато-пластинчатой сердцевины 4 верхнего 9 и нижнего 13 бачков с патрубками 14 и 25 для соединения с двигателем, кожуха вентилятора 19, левой 5 и правой 12 стоек, основания 18, присоединительных и вспомогательных деталей.

Горловина радиатора закрывается крышкой с паровоздушным устройством, в котором воздушный клапан открывается при разрежении в системе 0,01—0,12 кгс/см2, а паровой клапан — под давлением в системе 0,5—0,7 кгс/см2. Трубка 11 служит для сообщения системы охлаждения с атмосферой. Радиатор системы охлаждения установлен на резиновых подушках (рис. 44), деформация которых при затяжке гаек крепления радиатора ограничивается дистанционными втулками 12. Вверху радиатор крепится к кронштейну двигателя тягой 6 через резиновые амортизаторы 7.

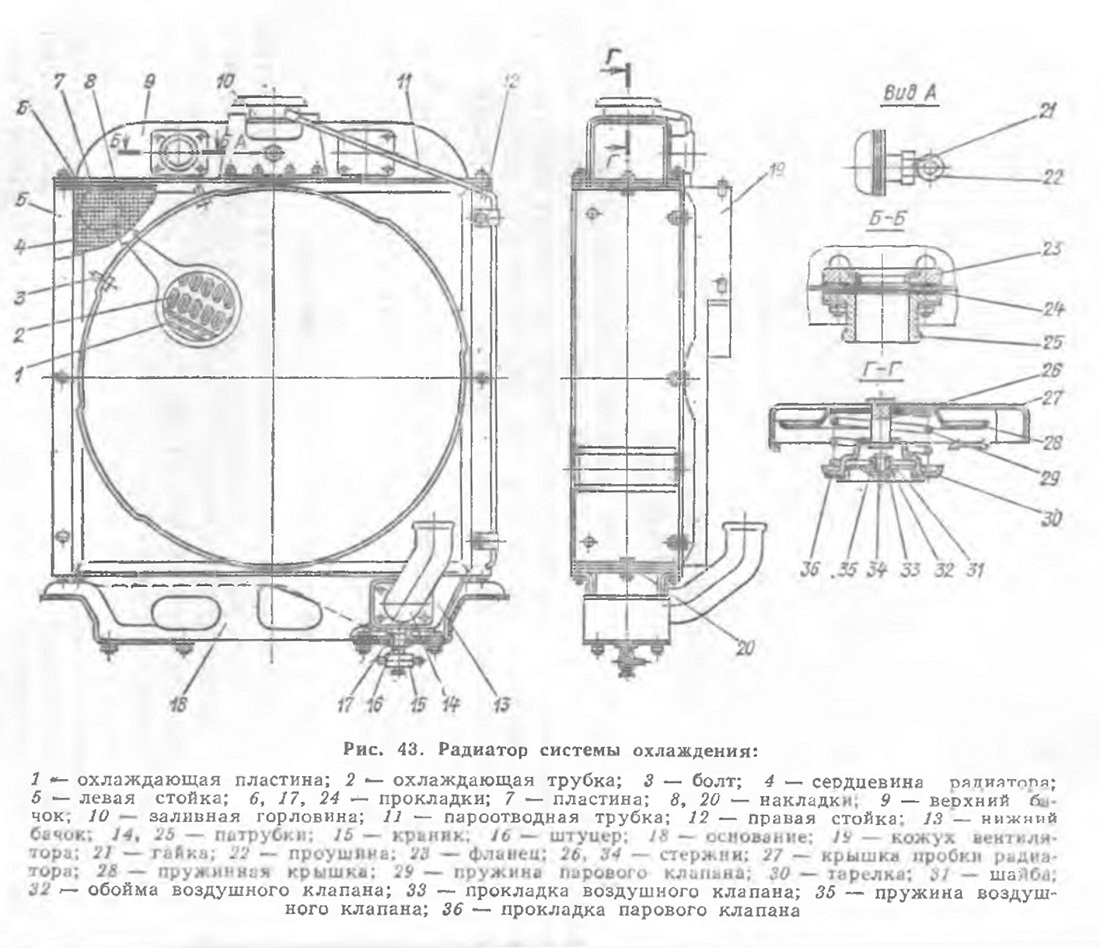

Рис. 43. Радиатор системы охлаждения:

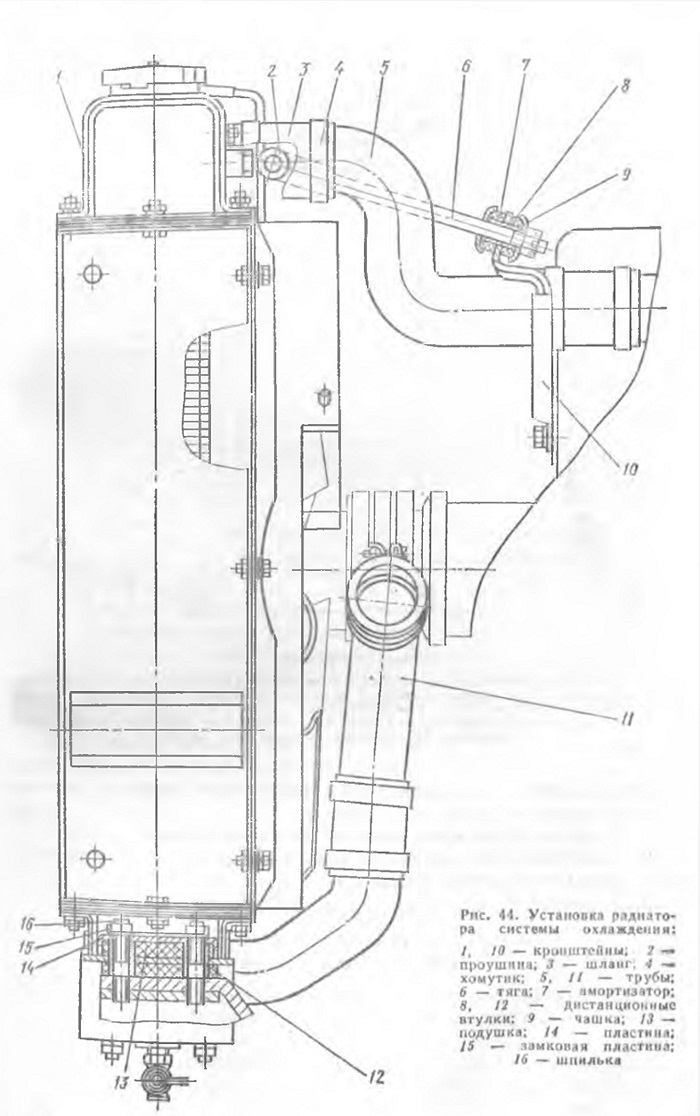

Рис 44. Установка радиатора системы охлаждении:
