Карданная передача трактора ТТ-4

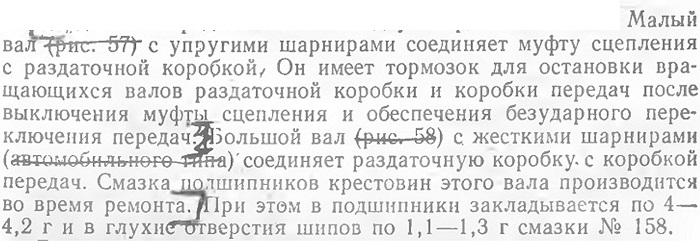

Карданная передача состоит из двух карданных валов.
Большой карданный вал в сборе подвергается
динамической балансировке. При балансировке на обоих концах вала с
противоположных сторон привариваются пластины 7, а на крышки под головки
болтов устанавливается необходимое количество балансировочных пластин
11.
Для обеспечения долговечной работы карданной передачи:
1. Следите за креплением вилок карданов на валах силовой передачи. Вилки
жестко центрируются на валах с помощью разрезных конусных втулок 15 (см.
рис. 57). Плотная посадка втулок на валах и в вилках обеспечивается
затяжкой их креплений.
2. Не допускайте работы карданного вала с вибрациями и Резкими стуками.
3. При установке малого карданного вала несоосность
вала муфты сцепления и вала раздаточной коробки допускается не более 6
мм. Несоосность валов в вертикальной плоскости регулируйте установкой
прокладок под лапы лебедки и при необходимости под задние опоры
двигателя.
4. Не проворачивайте карданный вал монтажным ломиком во избежание
разрушения уплотнений подшипников карданных шарниров.

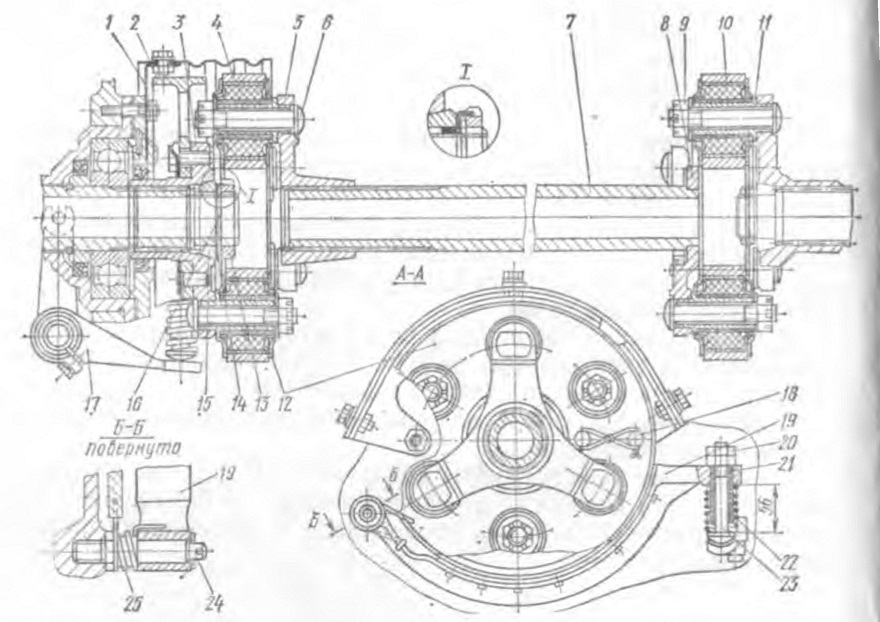

Рис. 57. Малый карданный вал:
1 — козырек; 2 — шкив; 3, 5, 8 — вилки; 4 —
диск; 6, 18, 23 — болты; 7 — вал; 4,
13, 20 — гайки; 10 — резиновый элемент; 11, 21, — втулки; 12 — крышка;
14 _ шайба
15 конусная втулка; 17 — рычаг; 19 — колодка; 22, 25 — пружины; 24 — ось

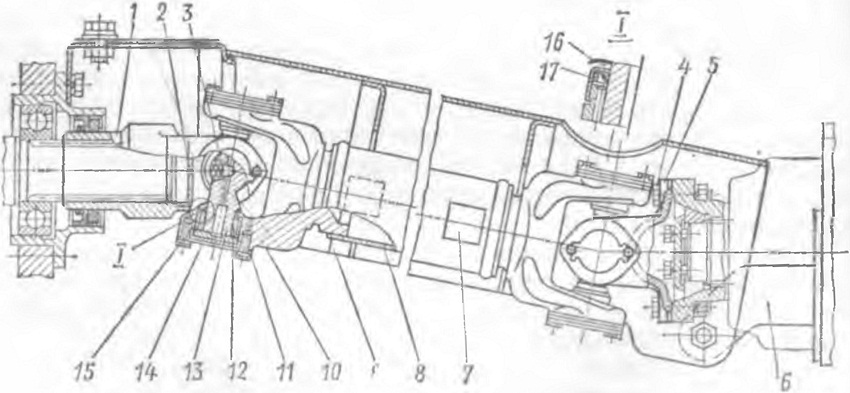

Рис. 68. Большой карданный вал:
1, 5, 10 — вилки; 2 — заглушка; 3 — предохранительный клапан; 4 — болт;
6 — кронштейн; 7, 11 — балансировочные пластины; 8 — труба; 9 — кожух;
12 — игольчатый подшипник; 13 - крестовина; — пластина; 15 —. стакан;
16- торцовое уплотнение; 17 сальник
Регулировка тормозка карданной передачи трактора ТТ-4
Для регулировки тормозка (см. рис. 57) прижмите колодку тормозка к шкиву
и, удерживая от вращения болт 23, вращением гайки 20 установите зазор 20
мм между сферой болта и опорной поверхностью рычага 17. После
регулировки болт застопорите контргайкой.
