УСТАНОВКА ДВИГАТЕЛЯ ДВИГАТЕЛЯ А-01МЛ ТРАКТОРА ТТ-4
Двигатель установлен на раму трактора по трехточечной схеме (рис. 51).
Передняя опора 12, в расточку которой установлена резиновая подушка 13,
надета на переднюю цапфу двигателя и закреплена на кронштейне рамы.
Каждая задняя опора 11 состоит из лапы 18, обойм 19, кронштейна 23,
крышки 22 и резиновых подушек 20 и 21. Лапа 18 опоры крепится к блоку
двигателя, кронштейн 23 — к раме трактора.
Выпускная система двигателя имеет глушитель 5 реактивного типа, который
соединен с выпускным коллектором патрубками 6
и закреплен на задней стенке кабины.
Выпускная труба установлена на глушитель с поворотом колена под углом 45
назад и вправо.

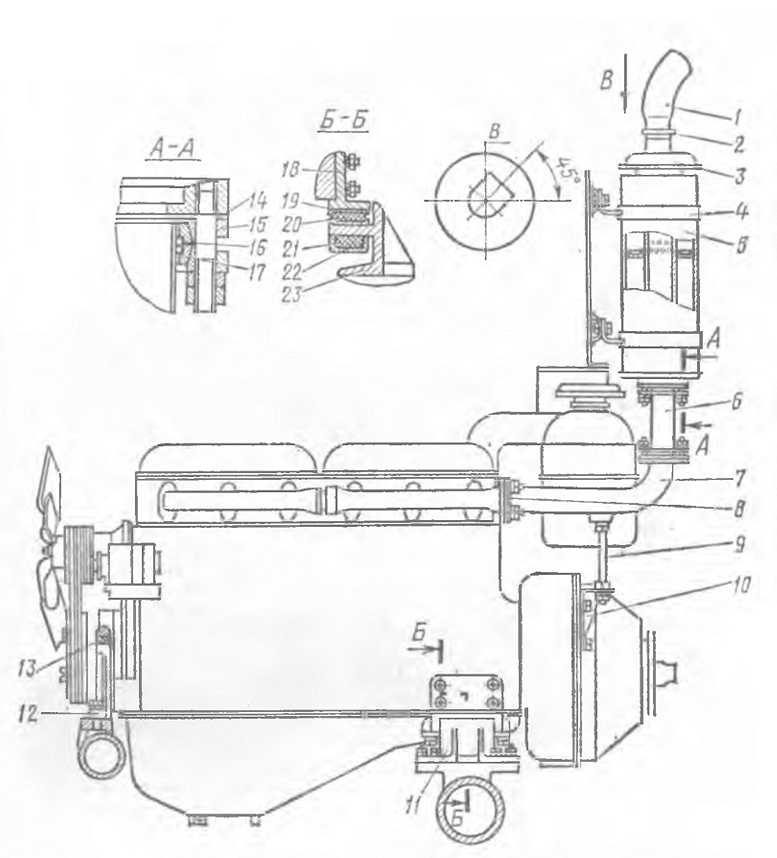

Рис. 51. Установка двигателя:
I - выпускная труба; 2, 4 — хомуты; 3 — защитный кожух; 5 — глушитель; 5
— патрубок; 7 — переходный патрубок; 8, 14 — прокладки; 9 — упор; 10, 23
— кронштейны;
II — задняя опора; 12 — передняя опора; 13, .20, — подушки; 15 — фланец;
16 —
кольцо, 17 — сферическое кольцо; 18 — лапа; 19 — обойма; 22 — крышка
