§ 50. ПРИБОРЫ И
УСТРОЙСТВА БЕЗОПАСНОЙ РАБОТЫ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ
Схема ограничителя высоты подъема груза
ж/д крана

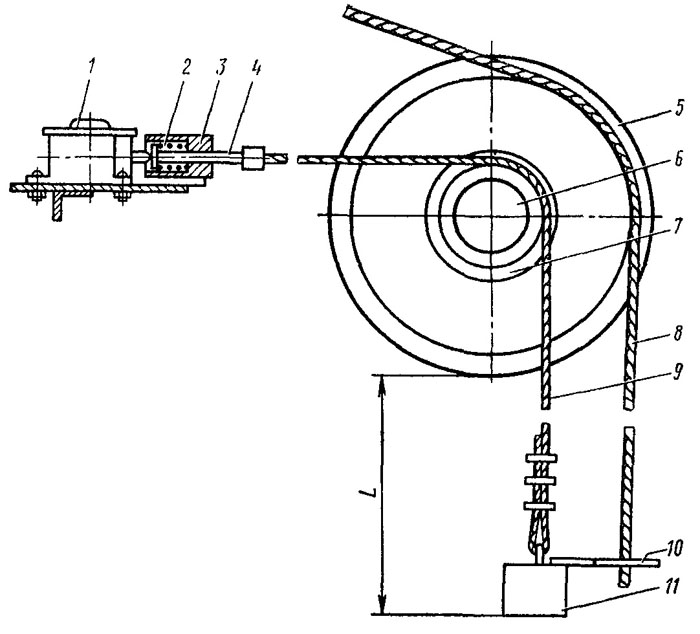

На рис. 126 показана схема ограничителя
высоты подъема груза. При достижении максимально допустимой
высоты подъема груза, т. е. при приближении обоймы крюка к
головке стрелы на минимально допустимую величину, обойма крюка
своей верхней частью коснется и приподнимет грузик 11. Грузик
подвешен на канатике 9, проходящем через блочок 7, сидящий на
оси 6 головки стрелы.
При подъеме грузика 11 канатик 9 ослабляется и под действием
пружины 2 шток 4, проходящий в корпусе 3, надавит на шпинделек
микропереключателя 1, который отключит механизм подъема груза на
дальнейший подъем груза. Цифрой 5 обозначен блок головки стрелы.
Скоба 10, прикрепленная к грузику и охватывающая грузовой канат
8, ограничивает отход грузика от каната, тем самым обеспечивая
совпадение грузика и обоймы крюка.

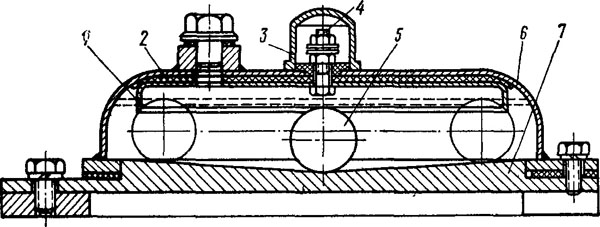

В целях предупреждения крановщика о
достижении краном предельного угла наклона некоторые краны
снабжены специальными устройствами, подающими звуковой или
световой сигналы в кабину машиниста о работе крана с близким к
предельному уклоном (рис. 127).
Основная плита 7, укрепленная на металлическом основании
поворотной части крана, имеет в центре коническую поверхность с
уклоном в 2°30', на которую свободно ложится шарик 5. К крышке 6
посредством центрального контактного винта 4 крепится шайба
контактная 1, изолированная от крышки прокладкой 2. Во избежание
повреждения контакта или его замыкания он прикрывается колпачком
3.
Пока кран находится близко к
горизонтальному положению, шарик, естественно, лежит в центре
конической поверхности. При наклоне же крана на угол, близкий
3°, шарик скатывается к периферии и своим телом касается
контактной шайбы, тем самым замыкает сигнальную цепь, в которую
включен звуковой или световой сигнал, предупреждающий машиниста
о работе крана с опасным наклоном. С тем, чтобы шарик при своем
движении несколько притормаживался и не катался при вибрации и
раскачке крана, внутренняя полость всего устройства заполняется
минеральным маслом: при температуре окружающего воздуха от —15°
до
+ 15°С заливается трансформаторное масло ГОСТ 982—68, а при
температуре окружающего воздуха до —40° масло марки АМГ-10.
Заливаемое масло должно быть электроизоляционным.
|
