§ 50. ПРИБОРЫ И УСТРОЙСТВА БЕЗОПАСНОЙ РАБОТЫ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ


Действие ограничителя грузоподъемности крана ПК-6

На паровом кране ПК-6 верхнее положение стрелы ограничивается тем, что стрела по достижении своего предельного верхнего положения нажимает на тягу, выключающую подачу пара в паровую машину, и останавливает ее движение.

Ограничитель предельного сматывания каната срабатывает, когда на барабане остается минимальное количество каната (рис. 124).

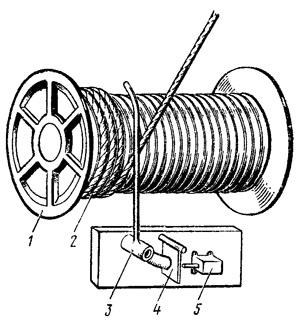

Рис. 124. Ограничитель предельного сматывания каната

Когда на барабане 1 при сматывании остается минимальное количество витков каната 2, канат касается и отводит рычаг 3, который своим коротким концом отгибает пластинчатую пружину 4. Отгибаясь, пружина нажимает на шпиндель микропереключателя 5, последний срабатывает и останавливает механизм. Дальнейшее включение механизма может быть только в сторону наматывания каната на барабан.

Ограничитель ослабления канатов устанавливают на кранах в целях предотвращения излишнего ослабления канатов, главным образом грейферных, когда грейфер неизбежно ложится на зачерпываемый груз (рис. 125). В стойке 15, устанавливаемой на металлоконструкции стрелы, на оси 14 размещается направляющий ролик 13 и качающийся вильчатый рычаг 8, на конце которого сидит нажимной ролик 6 с осью 7. Канат 10 запасовывается таким образом, что проходит одновременно через два эти ролика. Предохранением от спадания каната с направляющего ролика служит скоба 12. Пока натяжение каната достаточное, качающийся рычаг 8 находится в поднятом положении. Как только натяжение каната уменьшится, рычаг под действием своего веса и натяжения пружины 16 опускается и регулировочные винты 5 своими головками нажимают на шпиндель 2 микропереключателя 1. Последний срабатывает, останавливая движение механизма на дальнейшее ослабление каната. Натяжение пружины 16 регулируют регулировочными гайками 17, навинчиваемыми на конец тяги 4, подвешенной к траверсе И. Нижнее положение качающегося рычага ограничивается упором траверсы в дистанционную буферную трубку 3. Срабатывание микропереключателя регулируется при нижнем положении рычага регулировочным винтом 5 с фиксацией его гайкой 9.
