УСТАНОВКИ ДЛЯ СОРТИРОВКИ ЩЕПЫ
Получаемая в рубительных машинах щепа по размерам неоднородна. Для
соответствующих производств она должна иметь определенные размеры,
поэтому необходима ее сортировка по фракциям.
По конструкции и принципу работы существуют два типа сортировочных

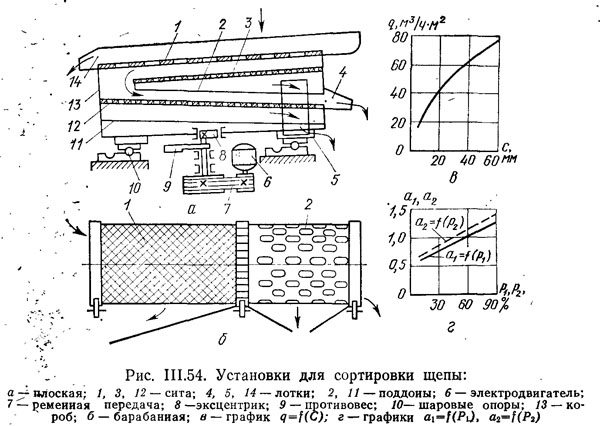

установок: плоские и барабанные (рис.
III.54, а, б).
Плоские сортировочные установки имеют два или три плоских сита,
установленных друг над другом с небольшим наклоном и совершающих
колебательное движение. На верхнем сите остаются крупные частицы, на
нижнем кондиционная щепа, а мелочь проваливается, в поддон. По характеру
движения сит плоские сортировочные установки разделяются на вибрационные
и гирационные.
Вибрационные установки состоят из короба с ситами,
имеющего вибратор и подвешенного на канатах или пружинах. В' гирационных
установках короб с ситами совершает круговое качательное движение в
горизонтальной плоскости.
Наибольшее распространение получила гирационная установка СЩ-1М. Она
имеет три сита: верхнее 1 с ячейками 35Х Х35 мм и площадью 2,9 м2;
среднее 3 и нижнее 12 с отверстиями 10X10 мм и площадью 2,6 и 2,9 м2.
Короб с ситами совершает 180 колебаний в минуту. Мощность
электродвигателя
3 кВт. Производительность установки около 60 нас. м3/ч.
Барабанные установки СБУШ-2 применяют в основном для сортировки щепы,
полученной из сучьев, так как хвоя и мелкие сучки засоряют сита плоских
сортировочных установок. Барабан, устанавливаемый с небольшим наклоном,
вращается
с частотой до 40—50 об/мин. Поверхность барабана имеет от верстия
различных размеров (по размерам фракции щепы).
Первая, загрузочная, 1 секция барабана, имеет отверстия диаметром 8 мм,
через которые проваливается мелочь; вторая секция 2 для кондиционной
щепы имеет отверстия диаметром 40 мм; крупная щепа выходит через торец.
Длина барабана м;
мощность двигателя 2,8 кВт, производительность барабана составляет около
30 нас. м3/ч.
