Установки для групповой окорки лесоматериалов

В установках для групповой обработки лесоматериалов окорка производится за счет трения, соударения бревен или поленьев между собой и об элементы машины путем их активного перемешивания в барабанах или бункерах сухим способом, увлажнением и с водяной ванной. Установки бывают периодического и непрерывного действия.


В лесозаготовительной промышленности для сухой окорки низкокачественных коротких лесоматериалов и толстых сучьев длиной до 1,5 м применяют барабанные установки периодического и непрерывного действия. Барабаны КБ-3 и БОМП-3 (JIO-20) относятся к установкам периодического действия.

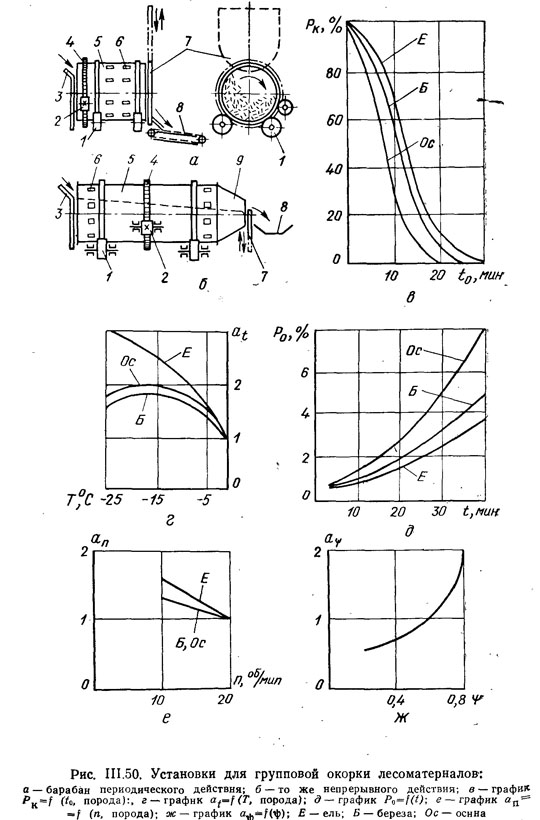

Барабанная установка периодического действия (рис. III.50, а) представляет собой металлический полый цилиндр 5 диаметром до 3 м и длиной до 5 м, имеющий в боковой поверхности отверстия 6 для выпадения истертой коры и гнили. Барабан установлен на роликах 1 и приводится во вращение от электродвигателя через редуктор, цилиндрическую шестерню

2 и зубчатый венец 4, закрепленный на ободе барабана. На внутренней поверхности барабана закреплены ножи, ускоряющие- процесс окорки. Частота вращения барабана составляет около 20 об/мин. С загрузочной стороны барабана установлен неподвижный щит 3 с отверстием в верхней части для загрузочного лотка, с выходной стороны барабана имеется подвижны^ шибер 7, который открывается для выгрузки окоренных лесоматериалов. При закрытом шибере барабан заполняется на 7г—2/з его объема, после чего барабан включается и начинается процесс окорки. По окончании окорки открывается подвижный шибер и лесоматериалы при вращающемся барабане высыпаются на выносной транспортер 8, который подает их к рубительной машине для изготовления щепы. Затем барабан вновь загружается, и цикл окорки повторяется.

Барабанные установки непрерывного действия КБ-6, КБ-12 (рис; III.50, б, позиции 1—8 те же, что и на рис. 111.50, а) имеют барабан диаметром 3—4 м и длиной 7—12 м. Выходная часть барабана заканчивается воронкой 9 (конусной частью), перекрытой подвижным шибером. Неокоренные лесоматериалы подаются в барабан непрерывно, а окоренные также непрерывно выходят из него. Продолжительность окорки зависит от требуемой чистоты окорки и физико-механического состояния лесоматериалов (породы, влажности, температуры), а также от степени загрузки и частоты вращения барабана. С увеличением частоты вращения барабана до критического значения

наступает такой момент, когда масса лесоматериалов в барабане уравновешивается центробежными силами, возникающими при вращении барабана
