МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Винтовой переплетный пресс БПК-7





Винтовой переплетный пресс БПК-7 с электроприводом (рис. 27) используется на небольших полиграфических предприятиях для прессования книг. Принцип работы пресса заключается в следующем. На нижнюю неподвижную плиту укладывают пачки книг для прессования. Давление создается при перемещении верхней подвижной плиты, движение которой сообщает штур-
вальное колесо или электромотор, которые связаны с винтом. При вращении винта верхняя плита поднимается или опускается, скользя по колоннам. В верхней части колонны соединены траверсой, в которой укреплена гайка для винта.

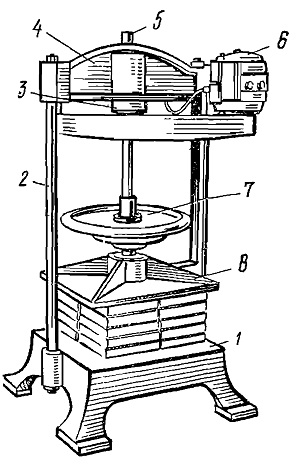

Рис 27. Пресс БПК-7:
1 — нижняя неподвижная плита,
2 — колонны, 3 — гайка, 4 — траверса, 5 — винт, 6 — электромотор, 7 — штурвальное колесо, 8 — верхняя подвижная
плита
