Станок с круглым ножом для обрезки книжного блока





Станок с круглым ножом — гобелем (рис. 24), работающим в паре с деревянными тисками, предназначен для обрезки книжного блока. Станок состоит из двух деревянных колодок (одна с нарезкой, другая без нарезки), винта, направляющих стержней и круглого ножа.
При поворачивании винта правая колодка перемещается и тем самым дает возможность крущому ножу углубляться в обрезаемый материал или отделяться от него.

Перед обрезкой книг гобелем их заключают в специальный обрезной пресс. Он состоит из двух брусков, двух планок, двух направляющих и винтов.

Перед обрезкой намечают карандашом линию реза на форзаце блока, затем укладывают блок между брусками обрезного пресса так, чтобы она совпала с внутренним верхним краем бруска. Чтобы не испортить пресс, на брусок под блок подкидывают доску, а на нее полоску древесного картона. Края доски и картона должны отступать от линии реза не более чем на 1 см. Положение зажатого в обрезном прессе блока проверяют по намеченным линиям реза, для чего карандашом проводят линию и на торце блока. После этого пресс при строго параллельном положении брусков крепко завертывают винтами так, чтобы блок был как можно сильнее зажат.

Пресс с зажатым в нем книжным блоком ставят в на-клонном положении, чтобы передний обрез блока приходился сверху. Пресс лучше держать на столе горизонтально. Гобель устанавливается так, чтобы брусок без ножа вошел между параллельными планками обрезного пресса, служащими для направления движения гобеля вверх и вниз. После установки гобеля правой рукой берут за ручку винта, а левой — за свободный конец этого винта и, вращая ручку, приближают другую колодку с круглым ножом до тех пор, пока нож не захватит все, что подлежит обрезке. При обрезке движение ножа должно быть равномерным, иначе нож может сдвинуться с места и порвать листы. Качество обрезки блока зависит от остроты круглого ножа. По мере затупления режущей кромки нож немного сдвигают вокруг оси, ослабив закрепляющий винт.

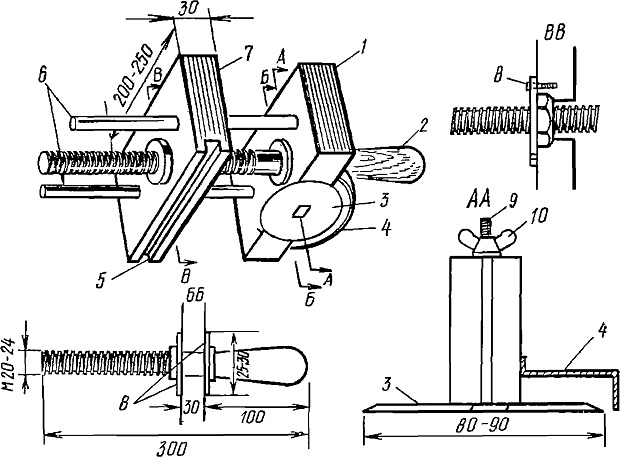

Рис. 24 Гобель
1 — неподвижная планка, 2 — поджимный винт с рукояткой, 3 — дисковый ножт 4 — ограждение дискового ножа, 5 — выемка для направляющего полоза переплетных дисков, 6 — направляющие стержни, 7 — подвижная планка, 8 — крепежные пластинки, 9 — винт дискового ножа, 10 — гайка
