МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Переплетный пресс БМП-3





Пресс БМП-3 (рис. 28) — простейшее оборудование для обжима корешка блоков. Производительность пресса регулируется в пределах 32—42 прессований в минуту. Пресс имеет две неподвижные колодки и третью (среднюю) подвижную. Блоки для обжима загружают корешками вниз между подвижной и неподвижной колодками. При движении подвижной колодки блоки прессуются по корешку.

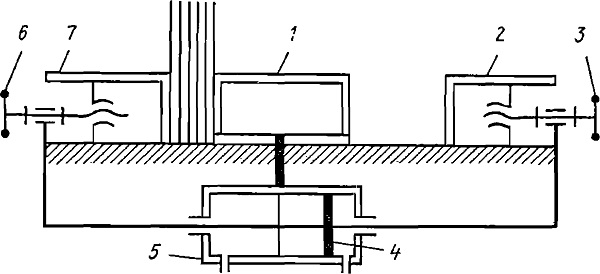

Рис. 28. Схема обжимного пресса БМП-3:
1 — подвижная обжимная колодка, 2, 7 — неподвижные обжимные колодки, 3, 6 — регулировочные винты, 4 — неподвижный поршень, 5 — цилиндр
