МАШИНЫ, УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ ПЕРЕПЛЕТНЫХ РАБОТ





Сшивальные станки для шитья книжных блоков нитками





Сшивальные станки применяются при шитье книжных блоков нитками. Их назначение — закрепить и натянуть марлю, тесьму или шнур, к которым потом будут подшиваться тетради книжного блока. Различные сшивальные станки имеют много общего в конструкции.

На рис. 25, а изображен традиционный сшивальный станок, предназначенный для шитья книжных блоков форматом 70 X 108/8, 84 X 108/16, 70 X 100/16 и др.

Гладкая ровная доска или толстая клееная фанера размером 450 X 300 X 30 мм может служить основанием станка. В качестве ножек используют планки, которые крепятся снизу по краям и приподнимают основание станка на 15—20 мм над поверхностью рабочего стола. По переднему краю основания на расстоянии 40—50 мм от боковых и 30 мм от передней кромок доски просверливают два отв_ерстия, в которых устанавливают и крепят вертикальные стойки с резьбой в верхней половине. Для изготовления стоек пригодна металлическая трубка диаметром 10—12 мм и длиной 300—350 мм. На нарезную часть стоек навинчивают гайки-барашки, на которых удерживается перекладина — деревянная рейка с боковыми отверстиями, соответствующими диаметру стоек, и с прорезью в средней части. Длина рейки равна длине основания, ширина 40 мм, толщина 20 мм. В прорезь вставляют подвижные крючки для крепления концов шнура или тесьмы. Вместо крючков можно использовать шпильки с резьбой, имеющие крючки в нижней части, на нарезную часть навинчивают гайки. В передней кромке основания станка делают вырез для съемной планки. Между ней и основанием пропускают

шнуры или тесьму и закрепляют их под доской на деревянных палочках. Перекладина поднимается вверх с помощью гаек, и шнуры туго натягиваются.

Можно сделать еще более простое приспособление для шитья книжных блоков (рис. 25, б). К деревянному основанию-крепится П-образная дуга из 6—8 миллиметровой стальной проволоки. Нижние концы шнуров и тесьмы в этом случае укрепляются на гвоздиках, вбитых в основание приспособления, а верхние завязываются на поперечной перекладине П-образной дуги.

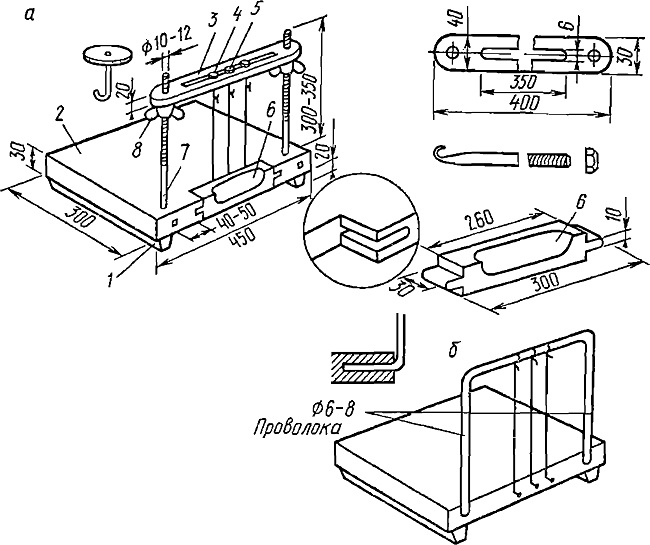

Рис. 25. Сшивальные станки: а — традиционный

1 — планки (ножки), 2 — основание, 3 — перекладина, 4 — шпильки с крючками для натягивания марли (шнуров, тесьмы), 5 — крючки для крепления шнуров, 6 — съемная планка, 7 — вертикальные стойки с резьбой, 8 — гайки-барашки, б — упрощенный с рамкой из проволоки
